Открытие всплывающего окна по заданным координатам

<< Click to Display Table of Contents >>

Navigation:  Создание окон для клиента визуализации > Рекомендации по созданию окон >

Открытие всплывающего окна по заданным координатам

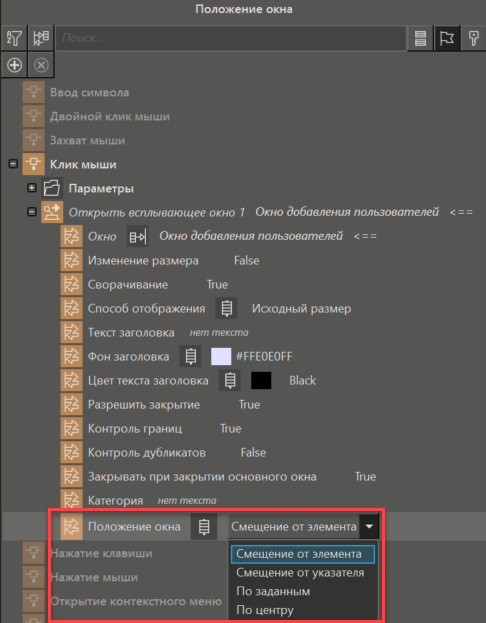

Возможные варианты Положения окна:

Смещение от элемента

Смещение от указателя

По заданным

По центру

Рассмотрим, как настроить положение открытия всплывающего окна со смещением по заданным координатам.

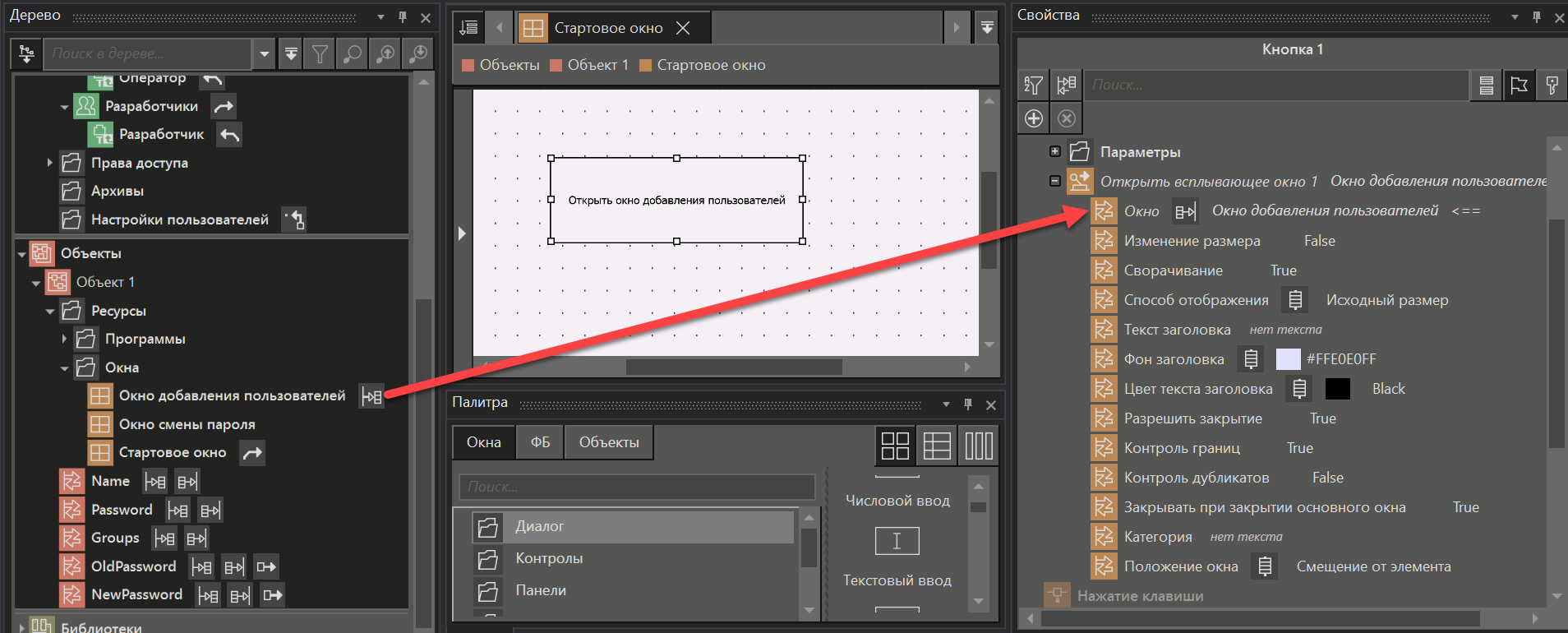

Для начала нужно привязать параметр действия Окно и то окно проекта, которое должно открываться:

Otkritie_vspliv_okna_po_zadannim_koordinatam_1

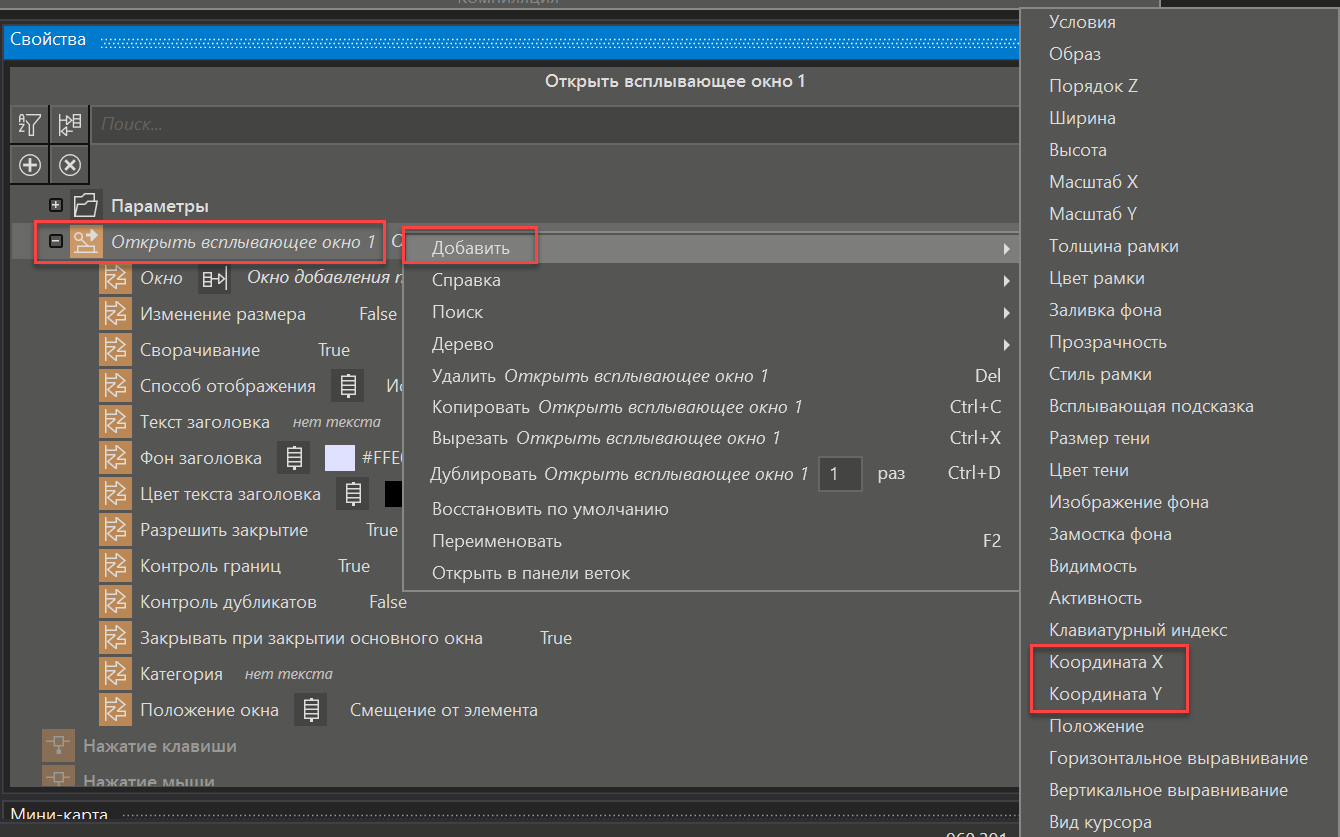

После привязки окна к параметру станут доступны дополнительные параметры открытия окна. Для добавления дополнительных параметров нужно выделить действие Открыть всплывающее окно и в контекстном меню выполнить пункт Добавить\Нужный параметр. Для того чтобы задать нужные координаты смещения, необходимо добавить параметры Координата X и Координата Y:

Otkritie_vspliv_okna_po_zadannim_koordinatam_2

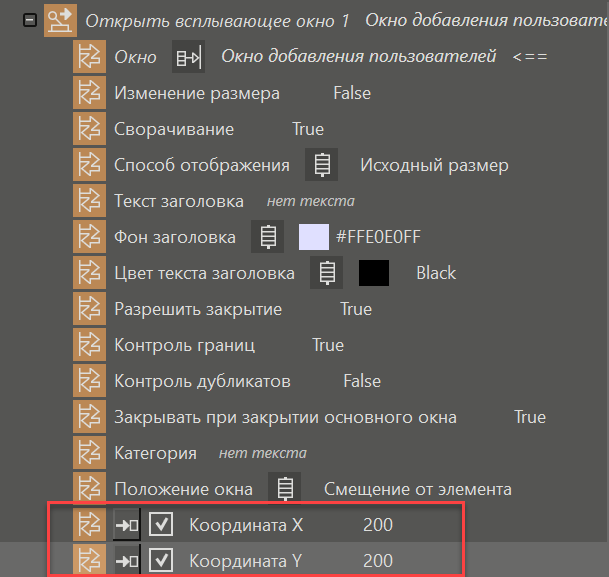

В результате выполнения команды Добавить в группу события добавятся строки аргументов, в которых можно задать нужные значения координат:

Otkritie_vspliv_okna_po_zadannim_koordinatam_3

Рассмотрим задание координат смещения всплывающего окна с различными типами параметра Положение окна:

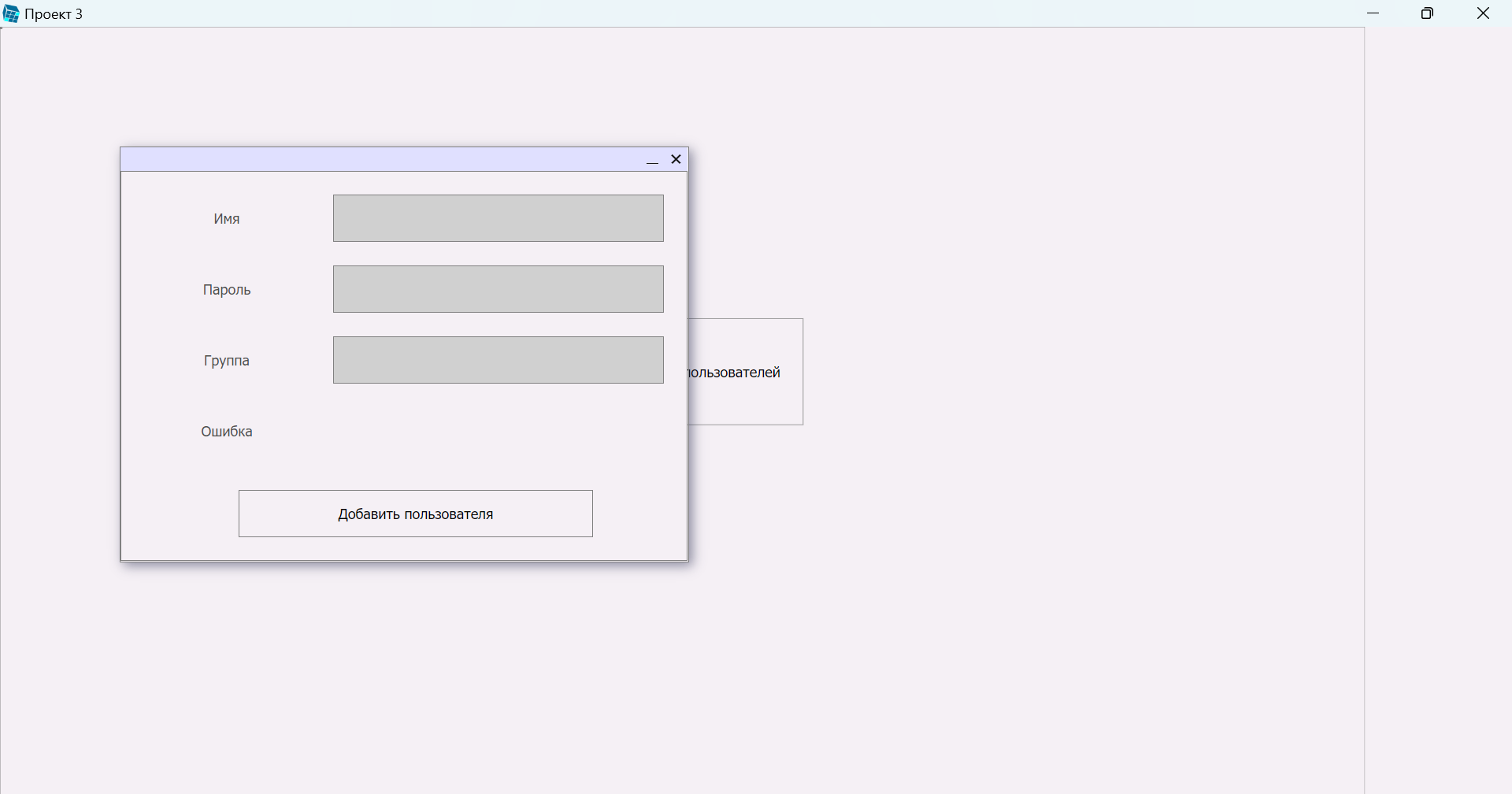

При выборе типа положения окна По заданным, смещение всплывающего окна будет происходить относительно левого верхнего края основного окна:

  Otkritie_vspliv_okna_po_zadannim_koordinatam_4

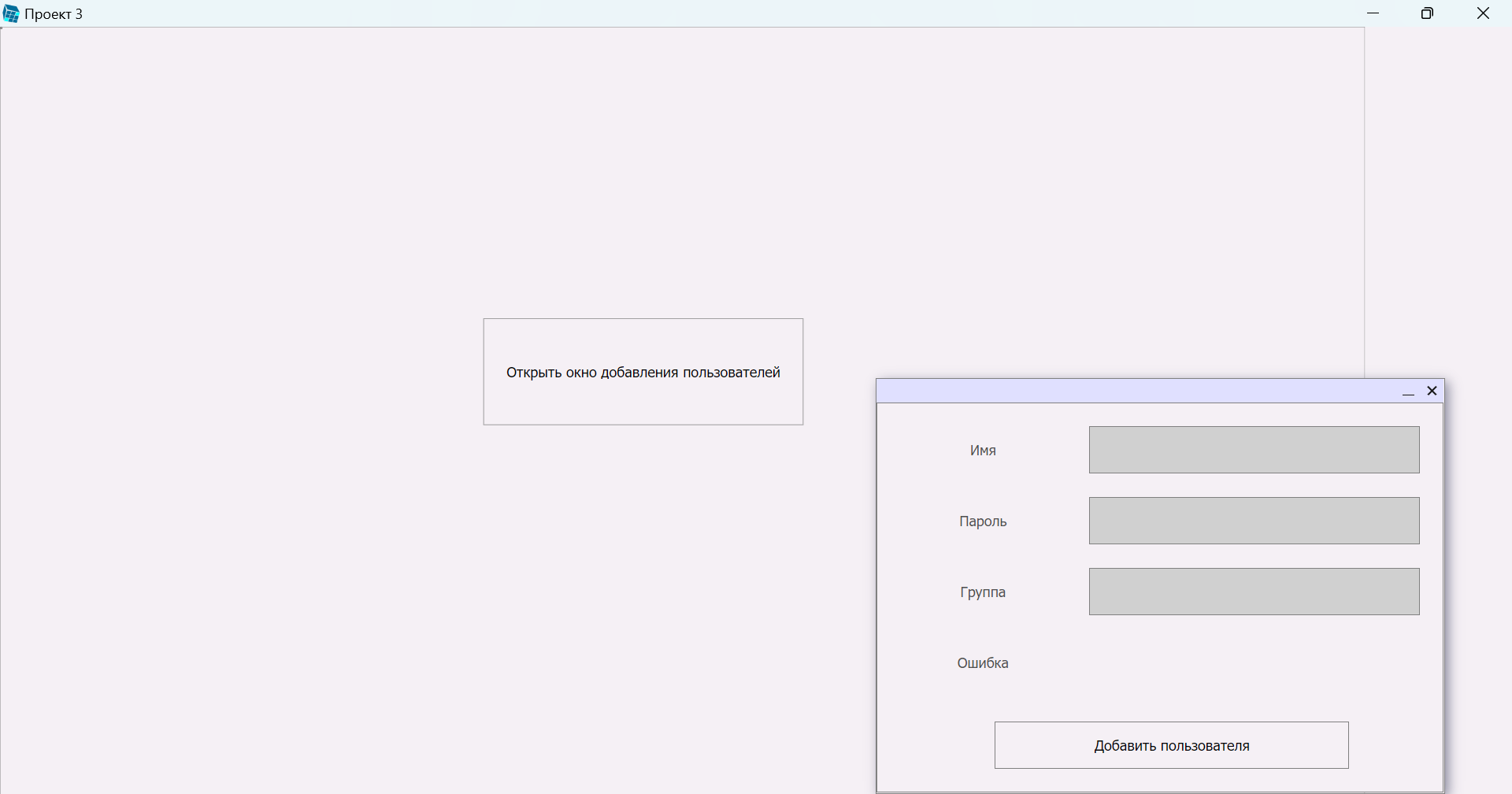

При выборе типа положения окна Смещение от элемента, смещение всплывающего окна будет происходить относительно правого края графического элемента (кнопки):

  Otkritie_vspliv_okna_po_zadannim_koordinatam_5

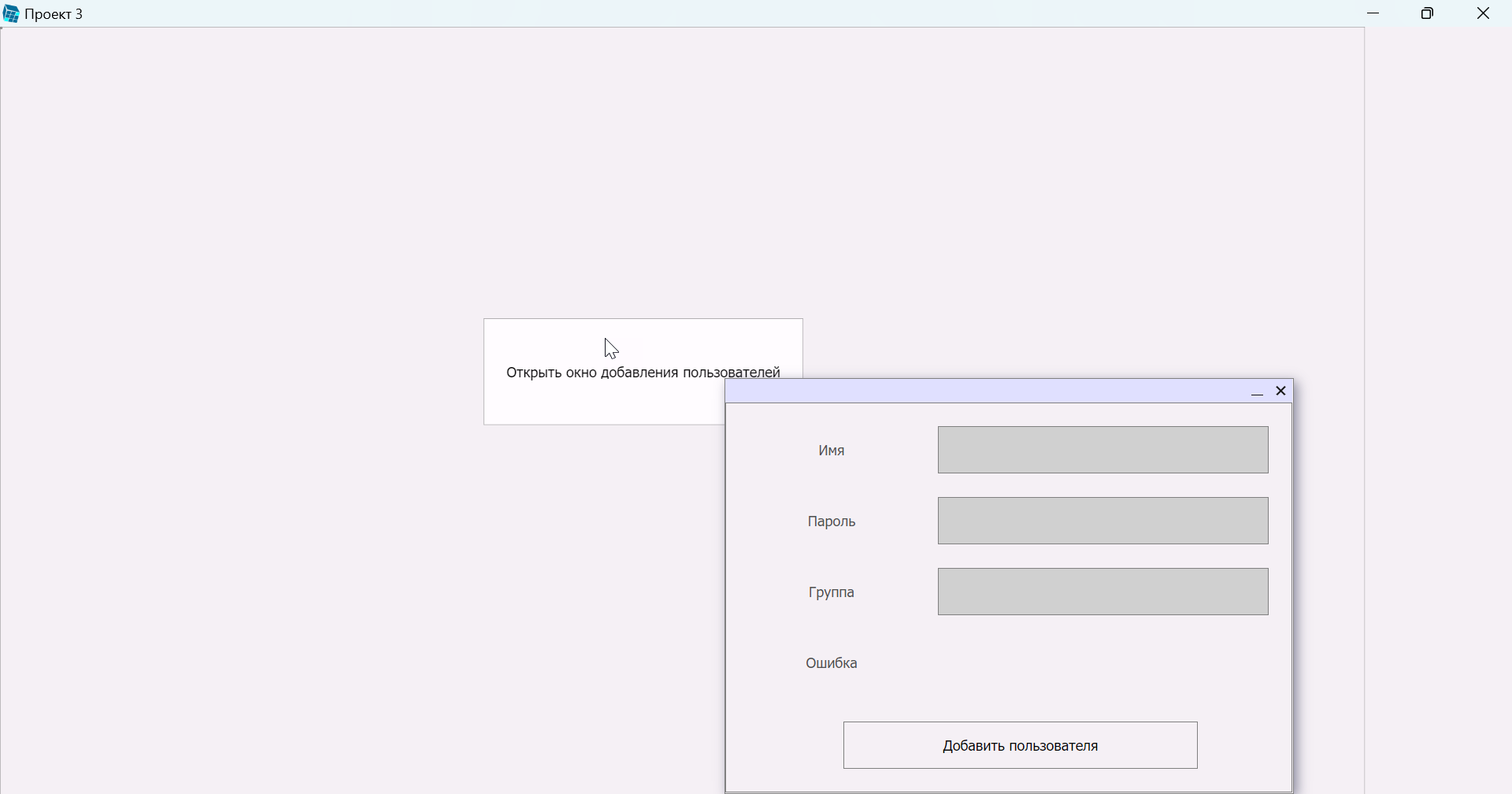

При выборе типа положения окна Смещение от указателя, смещение всплывающего окна будет происходить относительно указателя мыши:

  Otkritie_vspliv_okna_po_zadannim_koordinatam_6
