Элемент Пароувлажнитель предназначен для управления процессом нагрева воздуха,
Вид элемента в палитре:

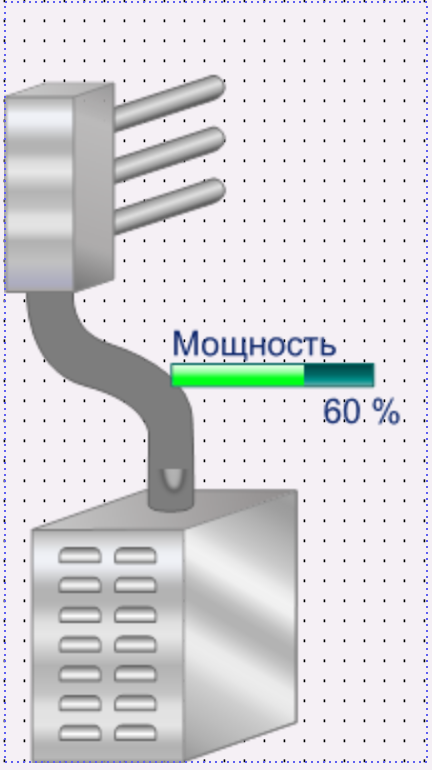

Вид элемента после добавления в рабочую область редактора HMI:
Свойства Индикатора событий

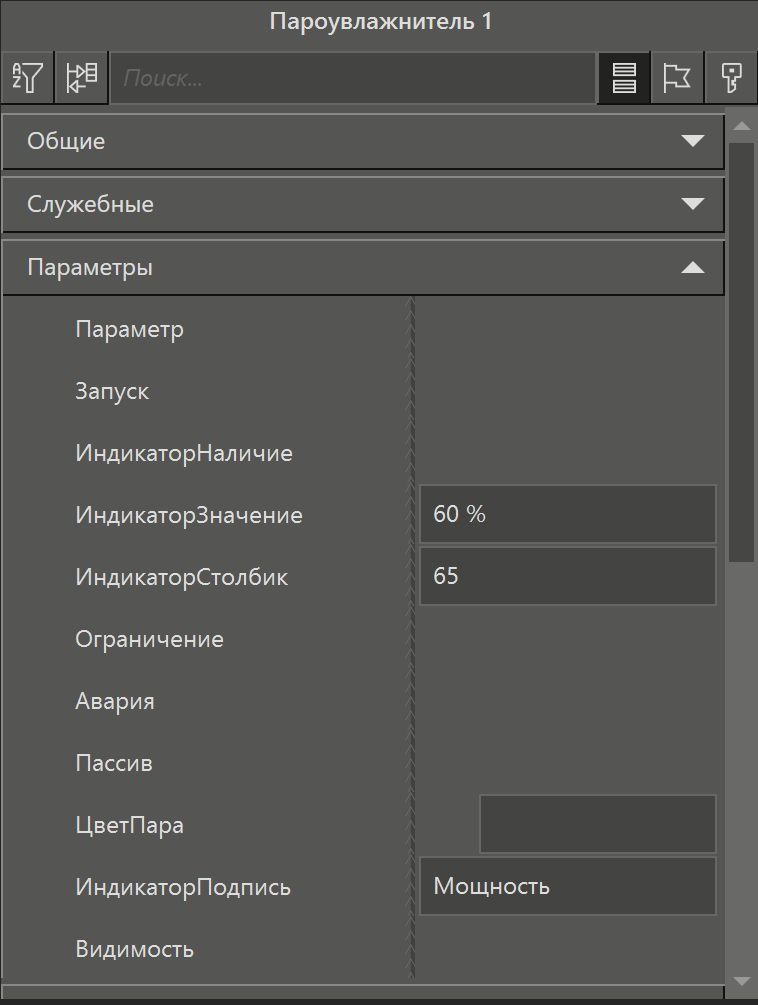

Вид панели свойств элемента:
Описание основных свойств графического элемента Индикатор событий:
Название |
Описание |
Категория Параметры |
|
Запуск |
Определяет наличие анимации запуска работы. |
ИндикаторНаличие |
Определяет наличие индикатора у элемента. Значение HasNoBar скрывает индикатор с элемента. |
ИндикаторЗначение |
Определяет значение индикатора в %. |
ИндикаторСтолбик |
Задает уровень заполнения индикатора в диапазоне от 0 до 100. При значении 100 индикатор отображается полностью заполненным |
Ограничение |
Отвечает за наличие ограничения на элементе. При значении Constraint позволяет изменить цвет ИндикатораСтолбика на ограничивающий желтый цвет. |
Авария |
Определяет наличие аварии на элементе с соответствующей мигающей анимацией элемента красным цветом. |
Пассив |
Определяет состояние активности элемента на схеме. При значении passive элемент становится неактивным на схеме, но остается видимым. |
ЦветПара |
Определяет цвет пара элемента во время анимации. |
ИндикаторПодпись |
Определяет подпись над индикатором. Важно! Для отображения подписи свойство ИндикаторНаличие должно иметь значение по умолчанию. |
Видимость |
Определяет видимость элемента. |
