Добавление переменной/параметра в отчет

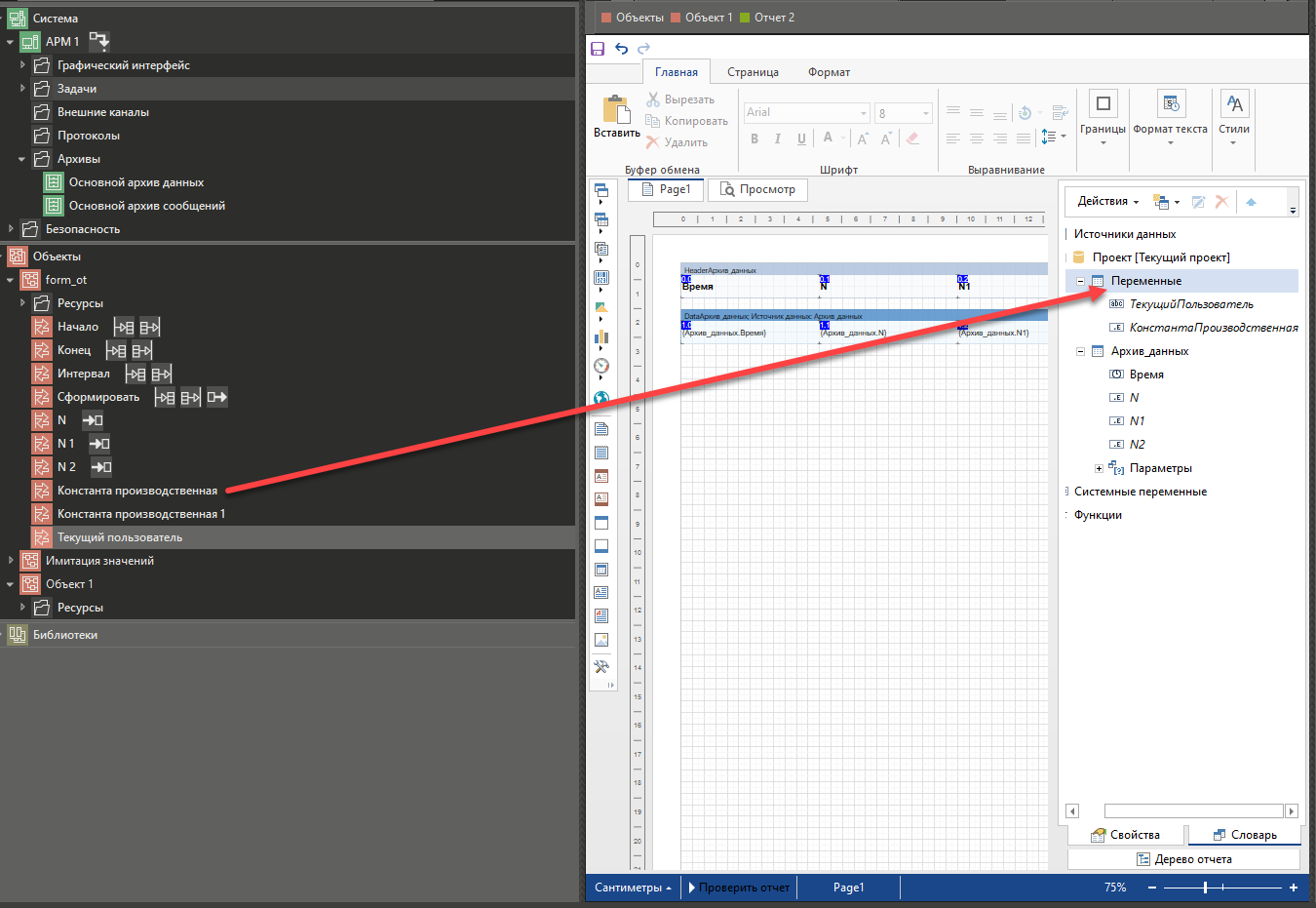

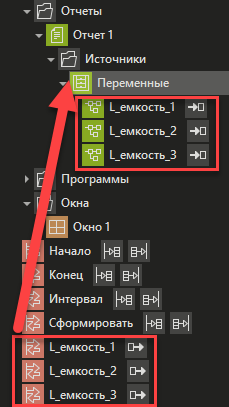

В словарь, в источник данных Проект [Текущий проект] в группу Переменные можно перетащить параметры MasterSCADA 4D:
Переменные можно добавлять как из дерева объектов, так и из дерева системы. Однако рекомендуется добавлять переменные расположенные в объекте, в котором находится отчет, и вложенных в него - это облегчает копирование объекта.

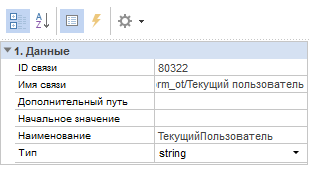

Свойства переменной в отчете
Чтобы перейти на панель свойств перемененной необходимо выделить элемент в словаре, а затем переключиться на панель свойств отчета.
Свойство |
Описание |
ID связи |
Указывается ID связи. |
Имя связи |
Указывается путь к параметру дерева проекта, состоящее из программных имен элементов проекта. Заполняется автоматически после того как параметр перетащили в словарь |
Дополнительный путь |
Если в отчет перетащили элемент сложного типа данных, например, поля структуры. То в данном поле будет отображаться путь к этому элементу внутри сложного типа данных. Заполняется автоматически после того как параметр перетащили в словарь |
Начальное значение |
Можно указать начальное значение, которое будет отображаться в отчете, пока нет связи со связанным параметров в режиме исполнения |
Наименование |
Имя переменной, которое отображается в словаре. |
Тип |
Тип данных переменной. При перетаскивании параметров в источник Архив_данных, они получают тип X (Nullable), где X - тип данных переменной в дереве. Значения этого типа могут быть null (если в архиве нет значений за данное время с момента старта системы или стоит флаг Конвертировать недостоверные значения в Nullп данных переменной (наследуется от связанного параметра проекта) |
Отображение переменных на странице отчета
Переменную отчета можно перетащить в ту секцию, в которой нужно ее отображать. Например, в Итог страницы. Если перетащить переменную на страницу отчета левой кнопкой мыши, то будет создан компонент Текст, и будет установлена связь между компонентом и переменной.

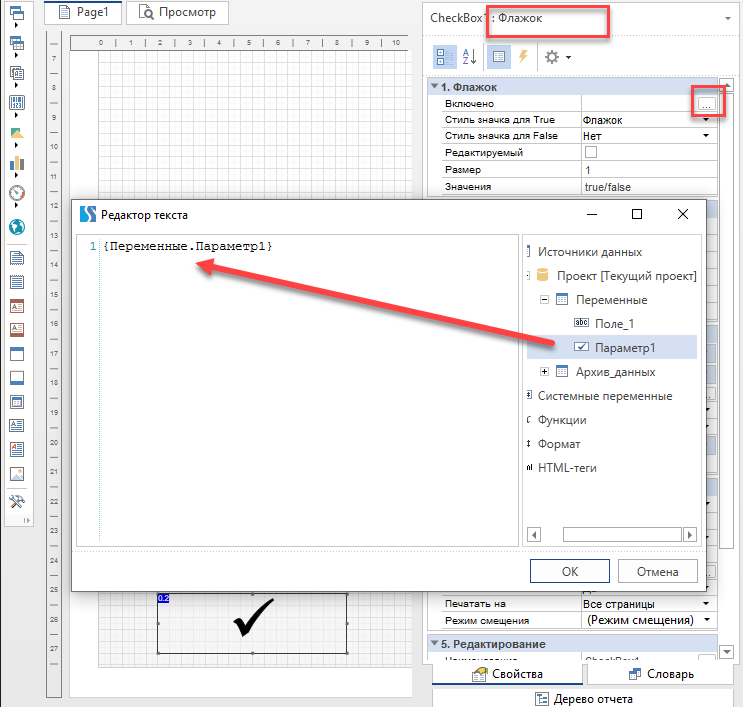

Если расположить сначала компонент, например, Флажок, то потом нужно будет установить связь вручную с переменной источника данных. Для этого в панели свойств нужно настроить свойство Включено:
В режиме исполнения будет отображаться значение переменной на момент формирования отчета.
