Функциональный блок R_TRIG генерирует импульс по переднему фронту входного сигнала.

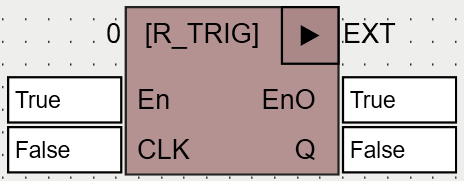

Вид функции в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
CLK |
BOOL |
До вызова ФБ равен 0. При получении значения 1, меняется значение выхода Q на 1. |
Выходы |
||
Q |
BOOL |
По умолчанию равен 0. Как только на вход CLK передается значение, равное 1, принимает значение 1. При следующем вызове ФБ сбрасывается до 0. |
