Категория свойств Рамка/Линия

Категория свойств Рамка определяет внешний вид прямоугольной рамки элемента. Категория свойств Линия определяет внешний вид линии, которая используется для создания элемента.

Вид категории в панели свойств:

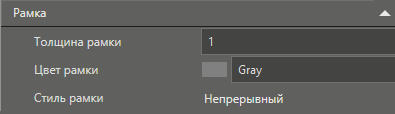

sv_ramka

либо:

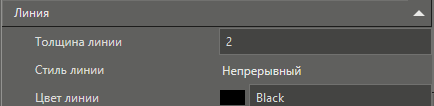

sv_ramka_2

Название

Тип

Описание

Толщина рамки/линии

LREAL

Определяет толщину рамки элемента.

Цвет рамки/линии

HMI.SolidColorType (STRING[15])

Определяет цвет рамки элемента. При нажатии на кнопку sv_ramka_1, которая появляется с правой стороны при наведении мыши на свойство, открывается диалоговое окно выбора цвета.

Стиль рамки/линии

HMI. BorderStyleType (Перечисление)

Определяет стиль рамки. Выпадающий список содержит следующие возможные значения: Непрерывный, Пунктир, Точка, Нет.
