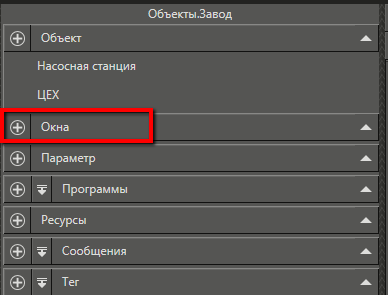

Для разработки окон (мнемосхем) в MasterSCADA 4D встроен редактор HMI. Создание окна производится аналогично созданию других элементов: через контекстное меню, контекстное окно или перетаскиванием из библиотеки.

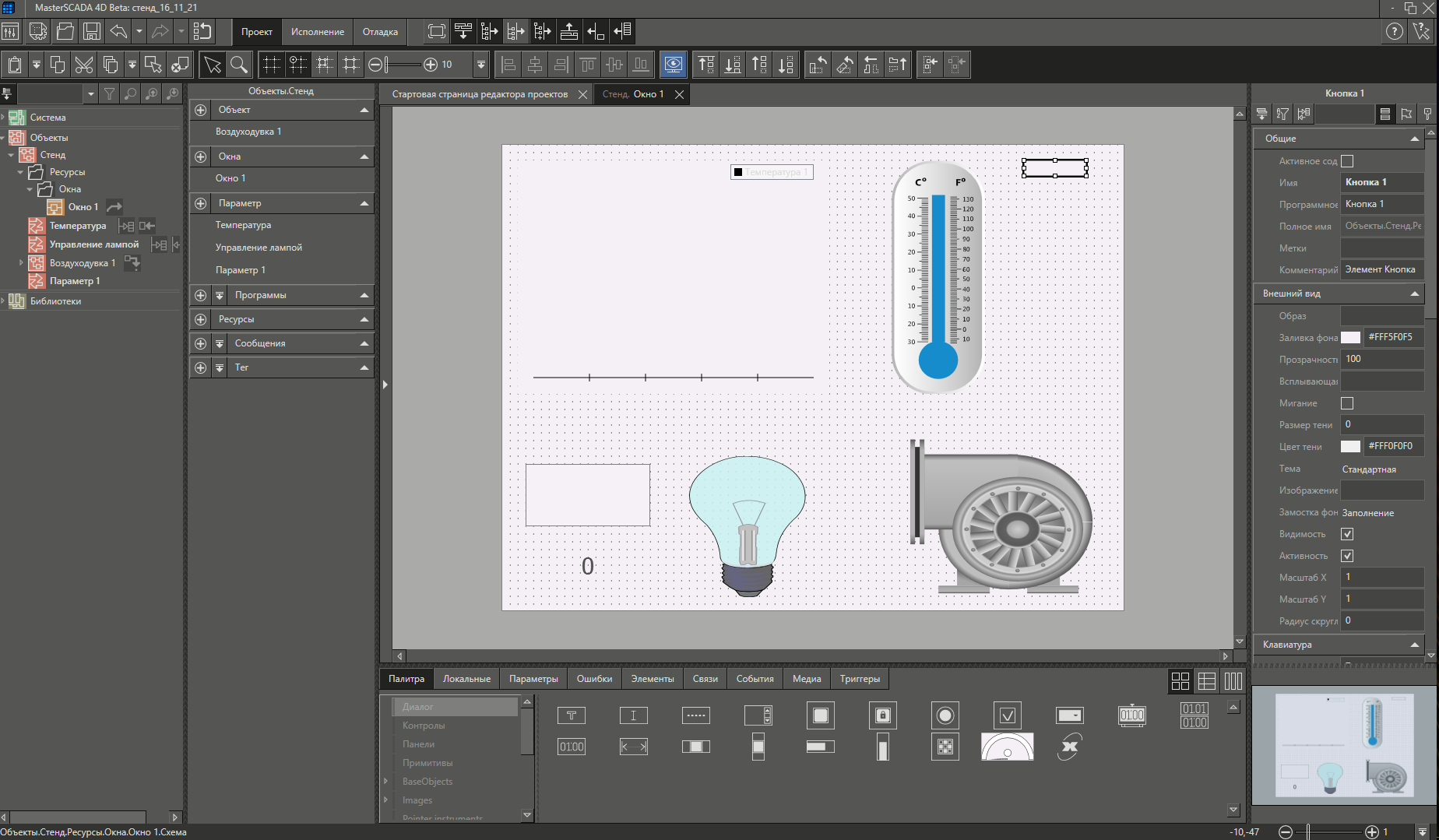

Для того чтобы открыть окно (мнемосхему) в редакторе, необходимо в дереве объектов дважды нажать ЛК на соответствующий элемент Окно. Редактор HMI открывается в виде вкладки в специальной панели (см. Панель документов и редакторов), при этом легенда отображает различную информацию мнемосхемы, а специфические инструменты редактирования добавляются в область меню MasterSCADA 4D. На рисунке ниже показан вид MasterSCADA 4D с открытым редактором HMI:
Для разработки мнемосхем используются графические элементы, которые содержатся в подключаемой библиотеке HMI, а также в других библиотеках. К элементам можно обращаться как из дерева библиотеки, так и из Палитры графического редактора. Для того чтобы разместить элемент в окне, необходимо перетащить его из Палитры в рабочую область редактора.

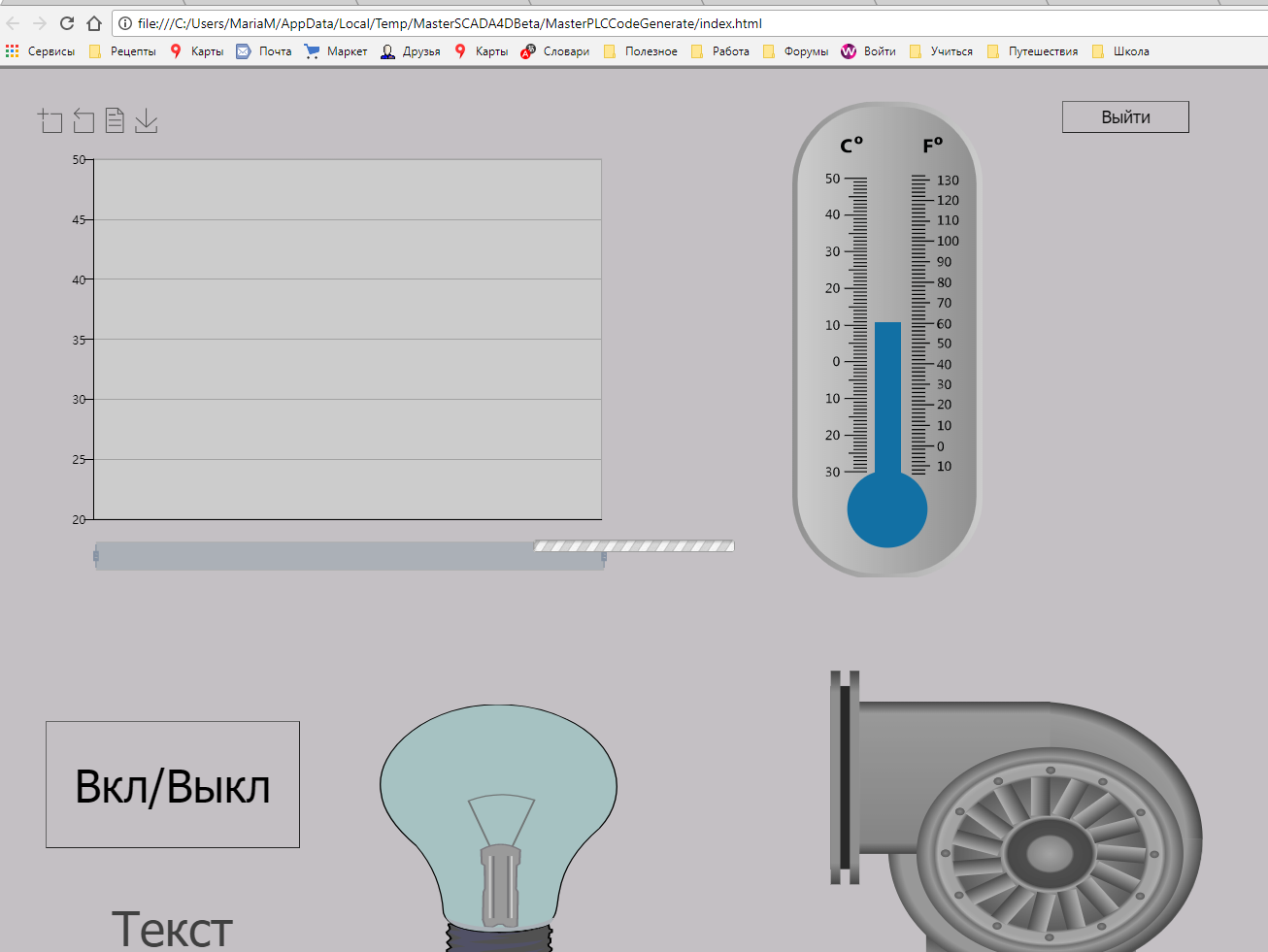

Для проверки и предварительного просмотра мнемосхемы в браузере (в статическом режиме) следует нажать кнопку
панели Просмотр графического редактора:
