RecallSceneDevice

<< Click to Display Table of Contents >>

Navigation:  Проект в MasterSCADA 4D > Дерево системы > Получение и отправка данных > Дополнительные протоколы > HelvarNet > ФБ HelvarNet >

RecallSceneDevice

Функциональный блок RecallSceneDevice используется для вызова сцены, запрограммированной для устройства.

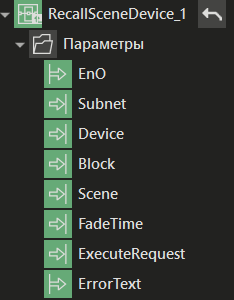

Вид в дереве:

RecallSceneDevice

Входы и выходы ФБ:

Название

Тип

Назначение

Входы

Subnet

DINT

Задается номер подсети устройства, к которому идет обращение.

Device

DINT

Задается номер устройства.

Block

DINT

Задается номер блока.

Scene

DINT

Задается номер сцены.

FadeTime

LREAL

Задается скорость перехода из текущего значения в заданное.

ExecuteRequest

BOOL

Вход, который отвечает за отправку запроса на устройство. Запрос отправляется при изменении входа с FALSE на TRUE.

Выходы

ErrorText

STRING

Выдается текст ошибки, если не удалось выполнить запрос к устройству.
