Вкладка Стили ячейки определяет внешний вид ячейки. Используется в случае, когда в таблице необходимо выделить ячейку независимо от всей строки.

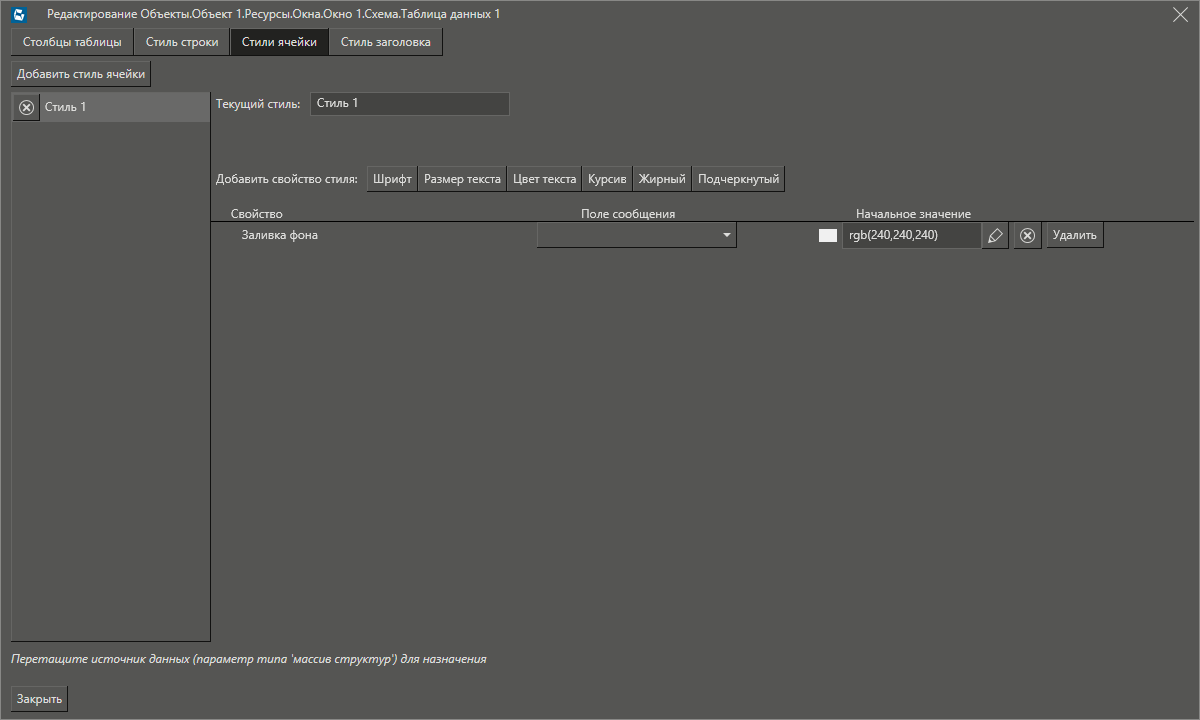

Вкладка имеет вид:
Для добавления стиля необходимо нажать на кнопку Добавить стиль ячейки в верхней части вкладки. При этом слева будет формироваться список стилей. Нажатие на кнопку
, находящуюся слева от стиля, приведет к его удалению. Выбранный стиль может быть отредактирован с помощью элементов управления, расположенных с правой стороны вкладки.
Описание элементов управления:
Название |
Описание |
Текущий стиль |
В поле отображается текущее имя выбранного стиля, которое , при необходимости, может быть изменено. |
Добавить свойство стиля |
Набор кнопок, который позволяет определить свойство ячейки, которое будет изменяться в клиенте визуализации в режиме исполнения независимо от стиля строки. |
Таблица настроек |
После нажатия на кнопку в области Добавить свойство стиля, в таблице появится соответствующая строка, отвечающая за то или иное свойство. Нажатие на кнопку |
Описание таблицы настроек:
Название |
Назначение |
Свойство |
Название свойства ячейки. |
Поле сообщения |
Служит для настройки зависимости свойства ячейки от значения поля структуры связанного параметра. Если настройки заданы, то в режиме исполнения свойство будет меняться: для одних строк оно будет принимать одно значение, а для других другое. |
Начальное значение |
Служит для настройки свойства строки в случае, когда его не требуется менять в клиенте визуализации в режиме исполнения. |
Удалить |
Служит для удаления уже добавленных свойств. |
Пример настройки стиля строки
Допустим, что в таблице необходимо выделять ячейки, в которых поле Давление находится в определенном диапазоне значений.

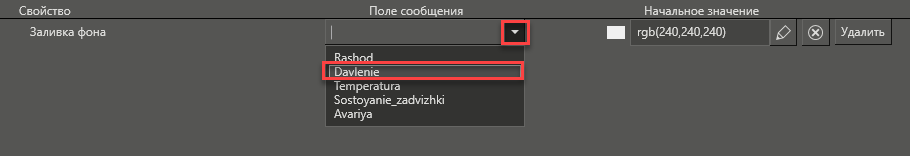

Нажмем кнопку Заливка фона в области Добавить свойство стиля. В выпадающем списке Поле сообщения таблицы следует выбрать поле Давление:
Важно! Варианты в выпадающем списке в столбце Поле сообщения зависят от созданного библиотечного элемента Массив структур.
Для настройки зависимости заливки фона ячейки от поля Давление необходимо нажать на кнопку
.

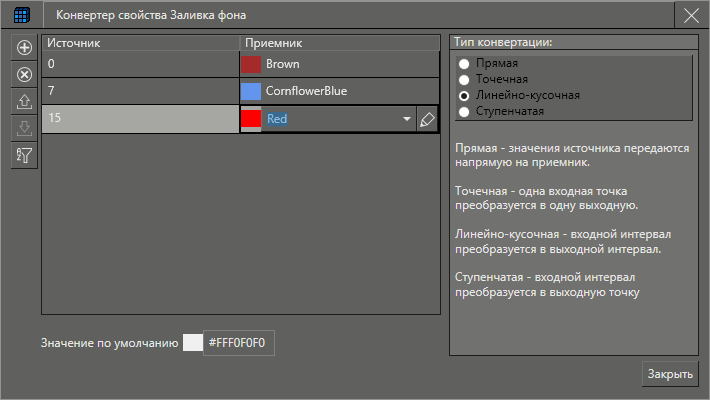

При этом откроется диалоговое окно Конвертер значений, где в столбце Источник могут быть заданы значения, которые может принимать поле, а в столбце Приемник задаются значения, которые должно принимать свойство ячейки:
В приведенном примере выбран тип конвертации Линейно-кусочная, а это означает, что в диапазоне значений от 7 до 15 заливка фона ячейки будет голубой, но если значение опустится ниже 7, то заливка фона ячейки станет коричневой, а если повысится выше 15, то красной.
