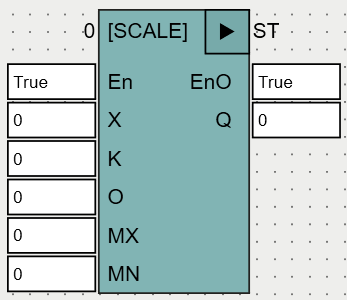

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
X |
REAL |
Входное значение. |
K |
REAL |
Нижняя граница задаваемого диапазона. |
O |
REAL |
Верхняя граница задаваемого диапазона. |
MX |
REAL |
|
MN |
REAL |
|
Выходы |
||
Q |
REAL |
Выходное преобразованное значение. |
SCALE умножает X на K и прибавляет смещение O. Результат ограничивается значениями MN и MX и присваивается выходу Q:
SCALE = LIMIT(MN, X*K+O, MX)
