Функциональный блок SysProcessCreateAsync служит для запуска различных процессов и выполнения команд операционной системы из проекта, работающего в среде исполнения. При этом команда, вызванная с использованием данного ФБ, будет работать независимо от цикла работы исполнительной системы. Например: ping -t, telnet и др.
Важно! Для возможности работы c ФБ SysProcessCreateAsync в исполнительную систему должна входить опция MSRT4D-ProcessCreate. Данная опция включена в базовый функционал лицензий Professional и Enterprise.

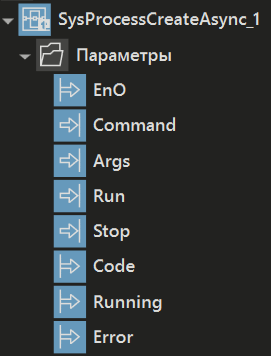

Вид в дереве |

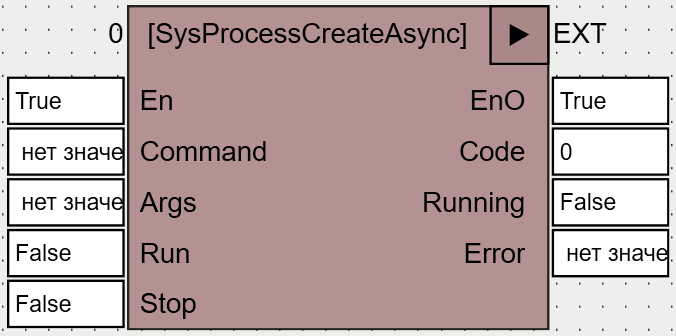

Вид в редакторе FBD |
|
|
Входы и выходы ФБ:
Название |
Тип |
Назначение |
Входы |
||
Command |
STRING |
Задается имя исполняемого файла (может включать полный путь) или команды. Например, если вход принимает значение iexplore.exe, то в результате работы функционального блока откроется Internet Explorer. Если процесс запускается чере bat-файл, то вход может принимать значение: D:\print.bat. |
Args |
STRING |
Аргументы, которые могут быть использованы для запуска процесса или команды. |
Run |
BOOL |
По переднему фронту изменения значения на этом входе среда исполнения попытается запустить процесс, указанный на входе Command, используя строку аргументов, заданную на входе Args. |
Stop |
BOOL |
Останавливает выполнение процесса. |
Выходы |
||
Code |
DINT |
Выдается код ошибки (код ошибки зависит от выполняемой команды). |
Running |
BOOL |
Показывает выполнение процесса. Если значение TRUE , то процесс выполняется. |
Error |
STRING |
Выдается ошибка. |
Стоит учитывать, что при использовании данного функционального блока могут возникнуть неисправности, не связанные с работой MasterSCADA 4D. Разработчик проекта берет на себя ответственность за возможные сбои в работе сторонних процессов.
Важно! Для запуска GUI приложений из встроенного клиента визуализации нужно использовать действие Открыть приложение.
Особенности работы функционального блока в исполнительной системе установленной независимо от среды разработки для ОС Windows
Для корректной работы проекта, использующего ФБ SysProcessCreateAsync, на MasterSCADA 4D RT, установленной независимо от среды разработки на устройстве с ОС Windows, необходимо провести предварительную настройку.

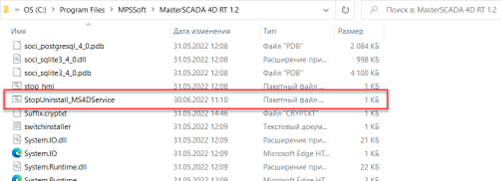

В первую очередь нужно перейти в папку установки MasterSCADA 4D RT (по умолчанию располагается в C:\Program Files\MPSSoft\MasterSCADA 4D RT X.X) и найти в ней файл с именем StopUninstall_MS4DService.bat.

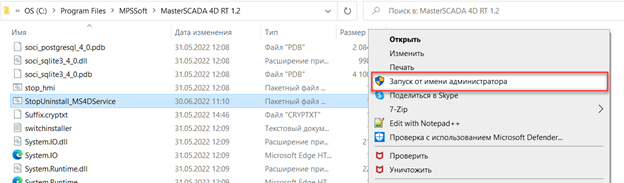

Далее необходимо запустить его от имени администратора:

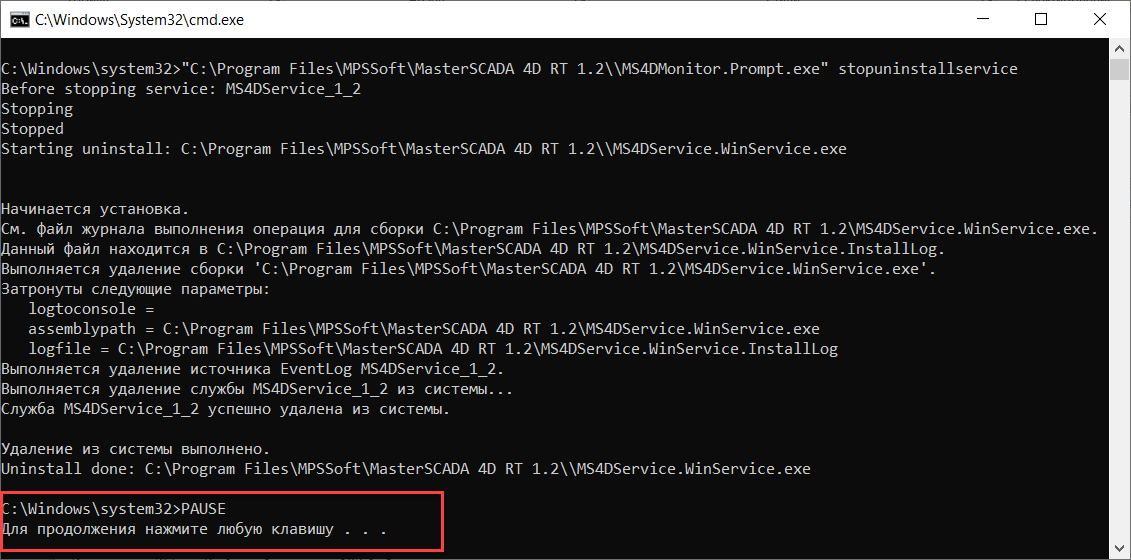

Запустится командная строка и начнется процесс удаления службы по умолчанию:
По окончанию процесса нажмите на любую клавишу для закрытия окна командной строки.

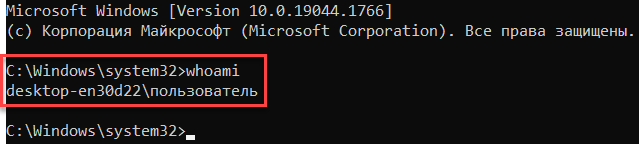

После этого нужно запустить командную строку от имени администратора и выполнить команду whoami чтобы узнать имя пользователя:
Помимо имени пользователя вы также должны знать пароль для данного пользователя, в случае если он не задан следует его обязательно установить, отсутствие пароля не позволит произвести дальнейшую настройку.
Как только вы узнали имя пользователя и пароль можно продолжить настройку. С помощью командной строки нужно вызвать файл RunServiceAs.bat. Для это нужно обратиться к корневой папке, где хранится файл, через командную строку. Делается это с помощью команды cd [директория файла] (директория по умолчанию C:\Program Files\MPSSoft\MasterSCADA 4D RT X.X).
Далее запускаем файл на исполнение командой RunServiceAs.bat с указанием двух аргументов запуска:
- compname\username
- userpassword
где compname\username – имя пользователя, полученное ранее, а userpassword – пароль. В результате команда запуска файла примет вид:
RunServiceAs.bat compname\username userpassword

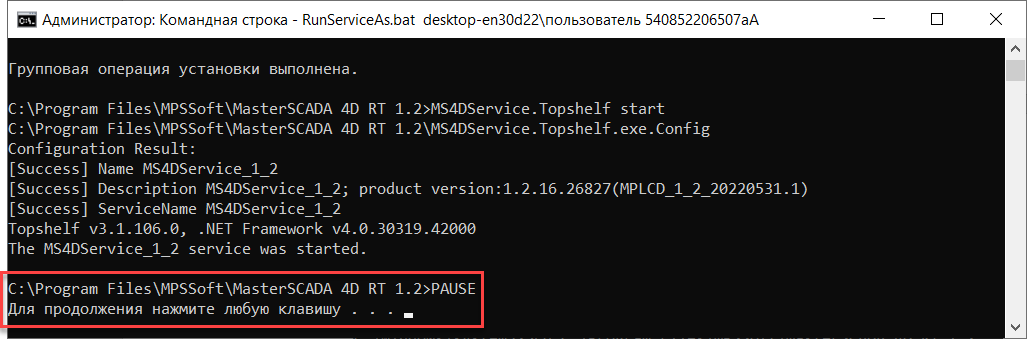

Если вы ввели правильные данные, то в конечном результате выведется сообщение:
Данное сообщение говорит о том, что внешняя служба была запущена и теперь необходимо отредактировать входы ФБ.

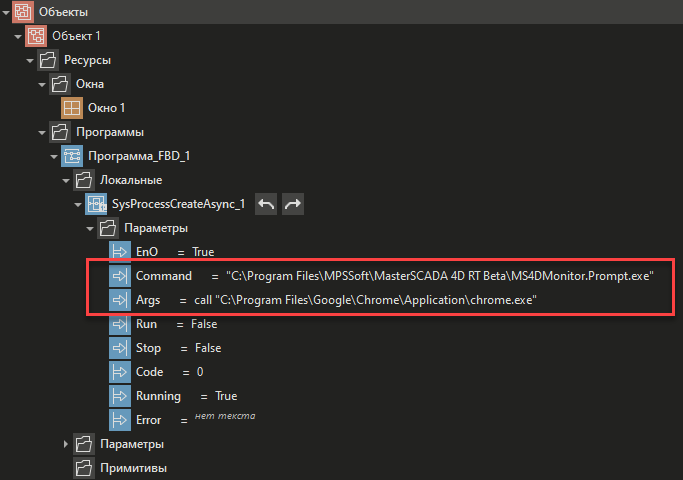

На вход Command задается путь к файлу, который находится в папке установки MasterSCADA 4D RT:
Command = "C:\Program Files\MPSSoft\MasterSCADA 4D RT X.X\MS4DMonitor.Prompt.exe"
Путь к папке может быть другим и зависит от того, куда вы установили MasterSCADA 4D RT.
На вход Args задается путь к файлу или программе, которую необходимо открыть (к примеру, браузер Google Chrome):
Args = call "C:\Program Files\Google\Chrome\Application\chrome.exe"
Важно! Для запуска GUI приложений из встроенного клиента визуализации нужно использовать действие Открыть приложение.
