Элемент Вентилятор вытяжки предназначен для управления процессом нагрева воздуха,
Вид элемента в палитре:

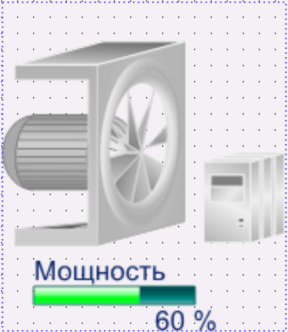

Вид элемента после добавления в рабочую область редактора HMI:
Свойства Индикатора событий

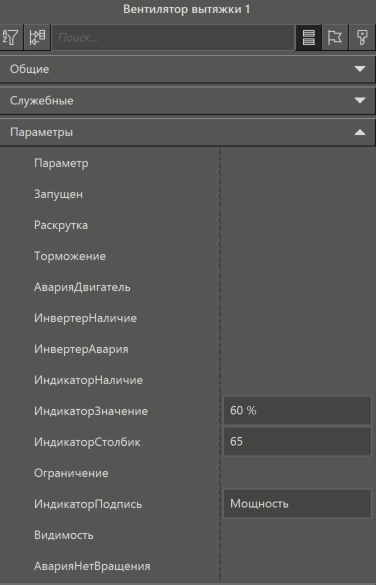

Вид панели свойств элемента:
Описание основных свойств графического элемента Индикатор событий:
Название |
Описание |
Категория Параметры |
|
Запущен |
Определяет наличие анимации запуска работы. |
Раскрутка |
Определяет наличие анимации раскрутки элемента. |
Торможение |
Определяет наличие анимации торможения элемента. |

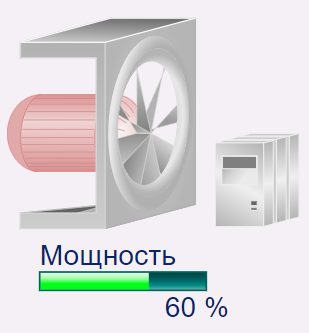

АварияДвигатель |
Определяет наличие анимации авария двигателя. |
ИнвертерНаличие |
Определяет наличие инвертора на самом элементе. |

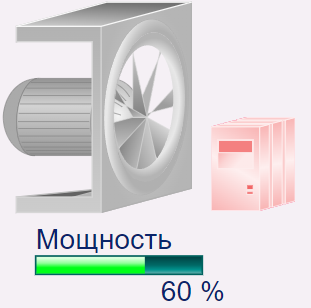

ИнвертерАвария |
Определяет наличие анимации аварии инвертера. Важно! Для корректной работы должно быть активно свойтсво ИнвертерНаличие. |
ИндикаторНаличие |
Определяет наличие индикатора у элемента. Значение HasNoBar скрывает индикатор с элемента. |
ИндикаторЗначение |
Определяет значение индикатора в %. |
ИндикаторСтолбик |
Задает уровень заполнения индикатора в диапазоне от 0 до 100. При значении 100 индикатор отображается полностью заполненным |
Ограничение |
Отвечает за наличие ограничения на элементе. При значении Constraint позволяет изменить цвет ИндикатораСтолбика на ограничивающий желтый цвет. |
ИндикаторПодпись |
Определяет подпись над индикатором. Важно! Для отображения подписи свойство ИндикаторНаличие должно иметь значение по умолчанию. |
Видимость |
Определяет видимость элемента. |

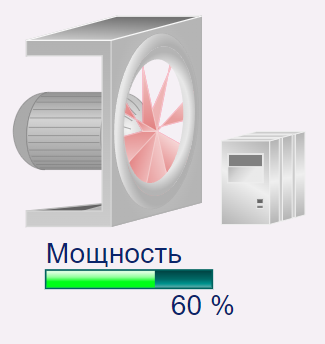

АварияНетВращения |
Определяет наличие аварии Нет вращения на роторе двигателя с соответствующей мигающей анимацией элемента красным цветом. |
