Группа Внешние каналы представляет собой дочерний элемент узла (АРМ, Контроллера, Сервера и др.).

Внешние каналы используются для того, чтобы передать значения переменных из устройств, запрограммированных MasterSCADA 4D через протоколы Modbus TCP Slave или Modbus RTU Slave либо через IEC104 Slave (возможна передача данных не только через TCP/IP, com-порт, но и через модем).

Формирование группы Внешние каналы возможно вручную, когда при помощи контекстного меню группы добавляются каналы, задается их имя, тип данных и др. настройки, а затем настраивается связь этих каналов с элементами проекта.

Важно! Поддерживается только простые типы данных. Массивы, структуры, строки, время не поддерживаются

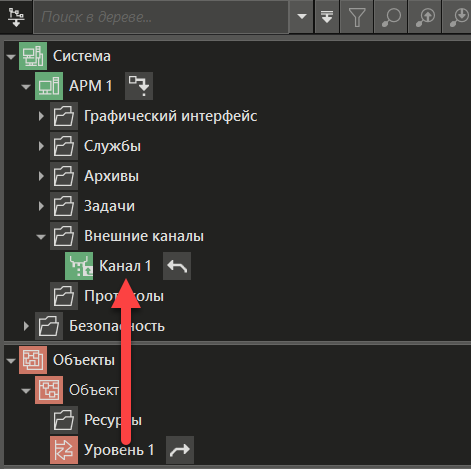

Для этого параметр перетаскивается на имя канала:

vnesh_kanaly_svyaz_vern

Автоматическое создание внешних каналов

Для облегчения построения связей проекта реализованы следующие возможности:

• перетаскивание канала модуля либо параметра проекта на группу Внешние каналы. При этом создается внешний канал со ссылкой на родительский элемент;

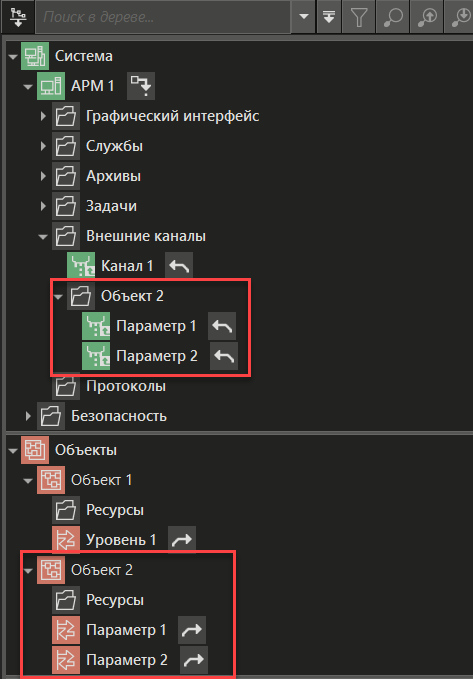

• перетаскивание модуля ввода-вывода, либо папки с параметрами, либо объекта на группу Внешние каналы. При этом создается вся структура сложного элемента в виде папок, содержащих внешние каналы со ссылками на соответствующие каналы модуля.

vnesh_kanaly_svyaz_grup

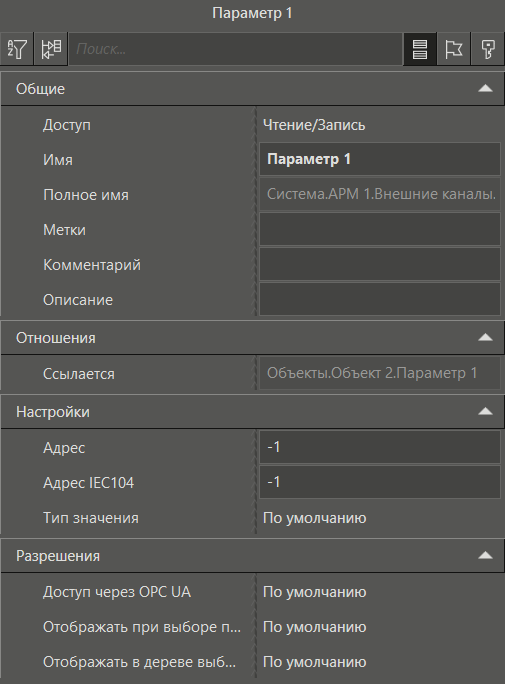

Панель свойств внешнего канала.

vnesh_kanaly_svyaz_znacheniya

Описание основных свойств:

Свойство	Описание
Доступ (Категория Общие)	Определяются действия, которые могут выполнятся с данным каналом: •Чтение - через Modbus Slave/ IEC104 Slave можно только читать. •Чтение/Запись - через Modbus Slave/ IEC104 Slave можно читать и писать. •Запись - через Modbus Slave/IEC104 Slave можно только писать.
Адрес	Задается адрес канала для доступа по Modbus Slave. Если установлено значение-1, то адрес сформируется автоматически при формировании карты переменных Modbus Slave.
Адрес IEC104	Задается адрес канала для доступа по IEC104 Slave.
Тип значения	Определяется функция, которая будет использована для работы с данными по Modbus Slave. Если канал ссылается на параметр, то рекомендуем оставлять значение настройки по умолчанию. В этом случае тип значения выбирается исходя из типа значения параметра, на который ссылается канал.
