После того как сервер MasterDigitalTwin был запущен и настроен, необходимо запустить созданный проект на исполнение в среде разработки MasterSCADA 4D.
После запуска проекта откроется созданное окно проекта с загруженной BIM.

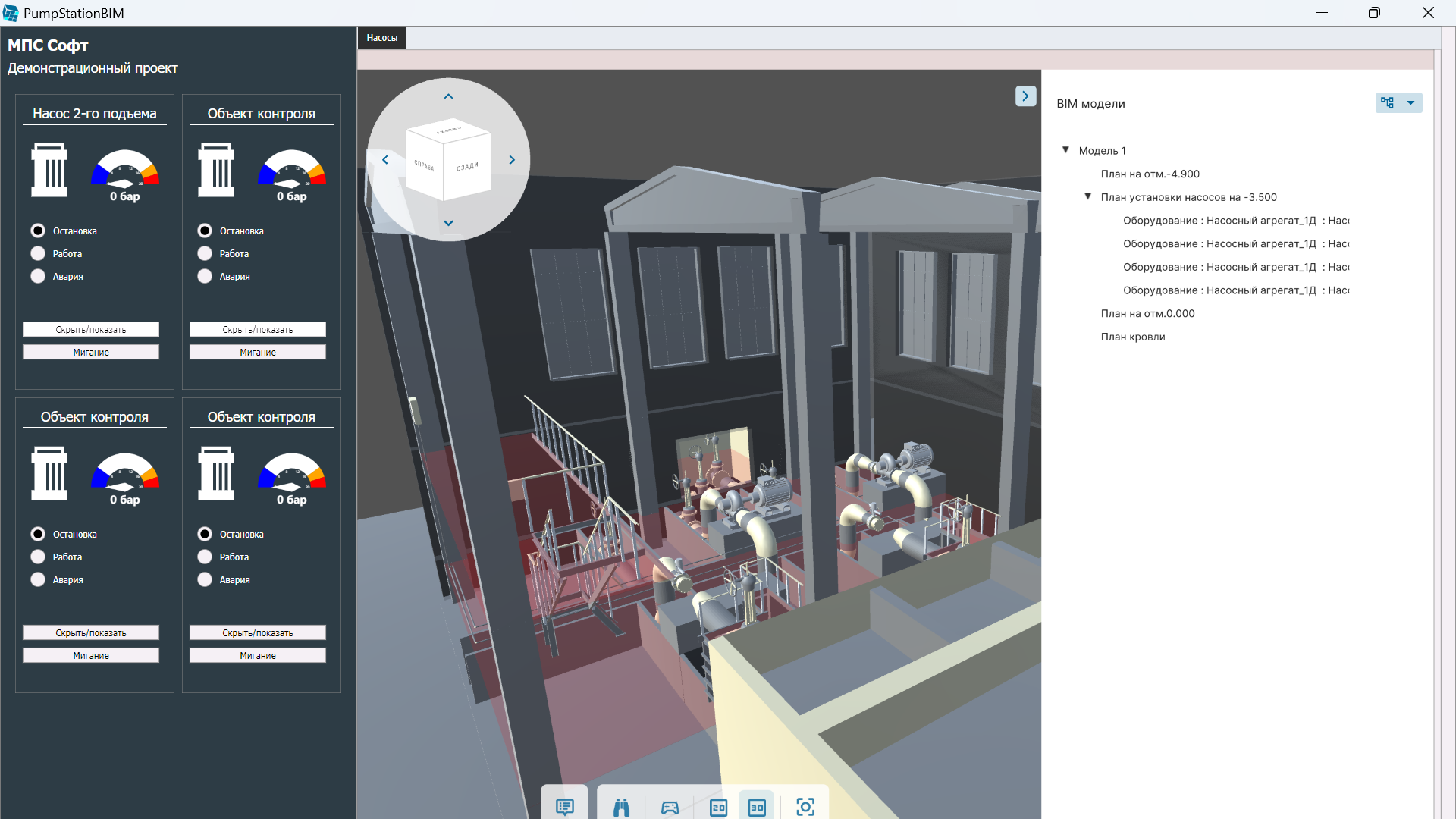

Пример открытого окна управления насосной станцией с использованием BIM:
Слева отображается панель для эмуляции состояний, заложенных в проекте: остановка, работа, авария, видимость объекта (скрыть/раскрыть) и мигание объекта. Справа отображается дерево BIM (связанные объекты, в данном случае насосы).

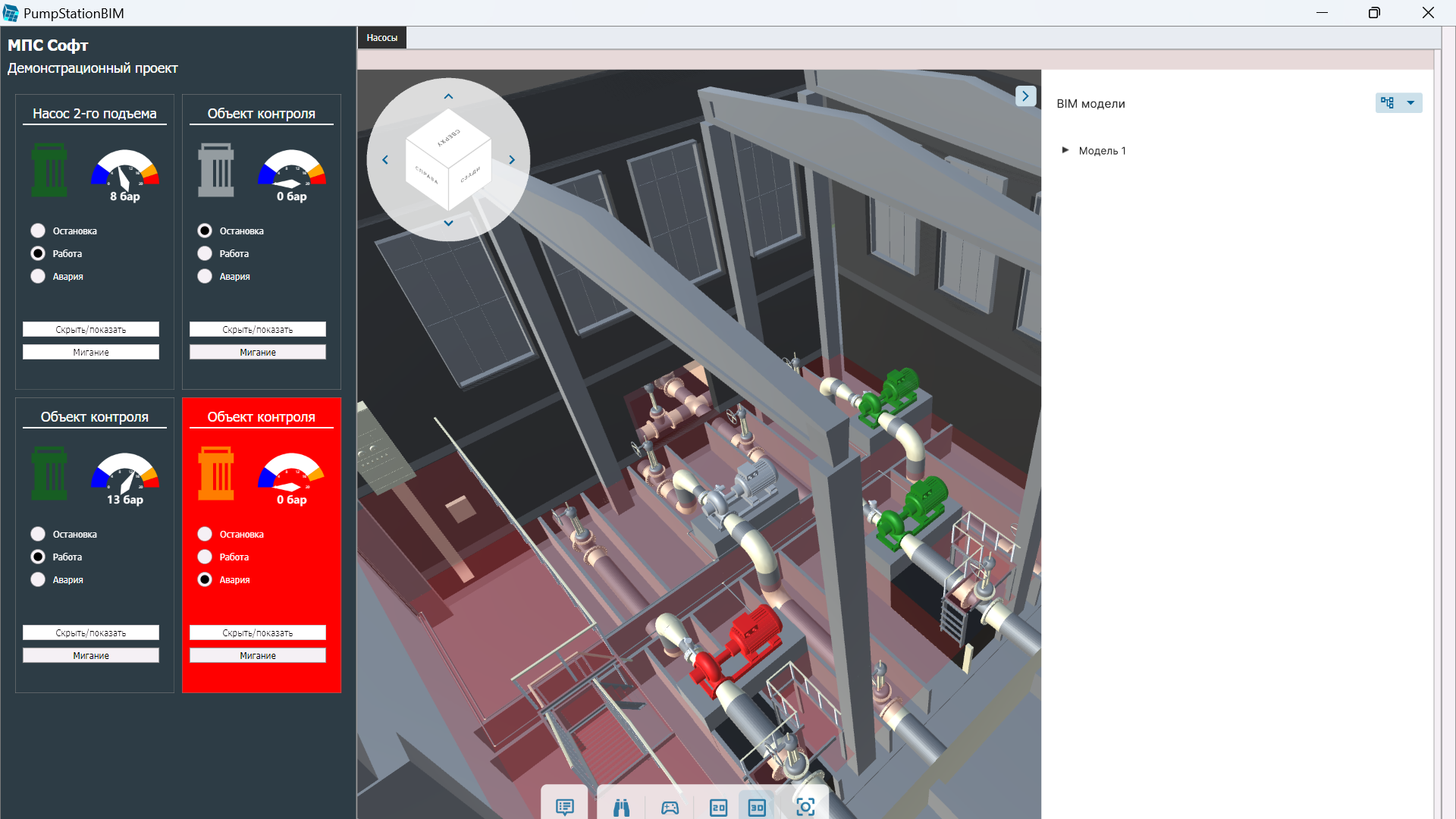

При изменении состояния с помощью кнопок в левой части мнемосхемы изменяется вид элементов модели:
