Страница маршрута кабельных соединений представляет собой путь всех соединений с выбранным устройством, информацию о кабелях и о портах, а также общую длину маршрута соединений. Страница имеет вид "карты" соединений, а также для удобного перемещения между соединениями всех устройств в правом нижнем углу страницы предусмотрена мини-карта.

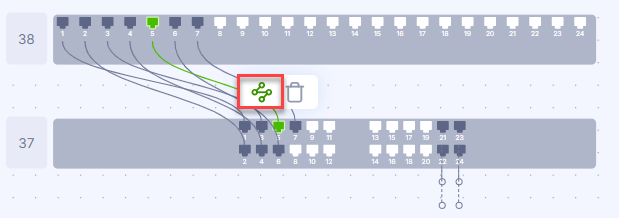

Для того, чтобы перейти в маршрут кабельных соединений необходимо выбрать порт, соединения которого мы хотим посмотреть. Далее нажать на иконку маршрута соединений.
Иконка для просмотра маршрута кабельных соединений доступна со страниц:
•Просмотр соединений в карточке оборудования
•Страница просмотра контейнера
•Страница просмотра соединений в контейнере

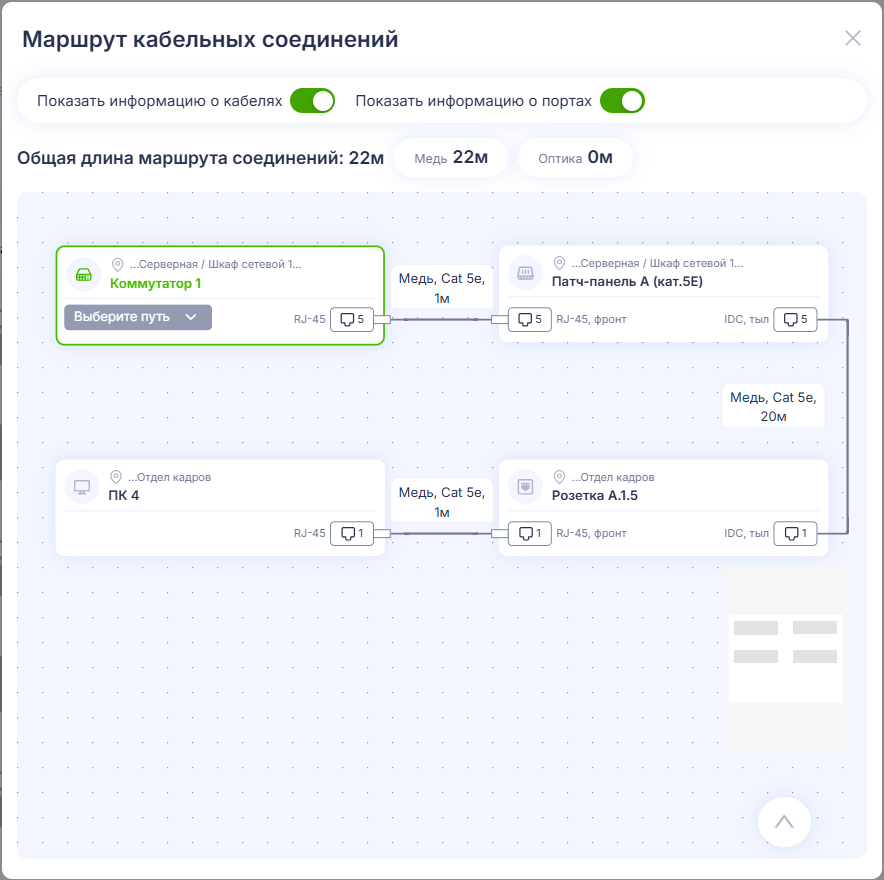

Страница имеет вид:

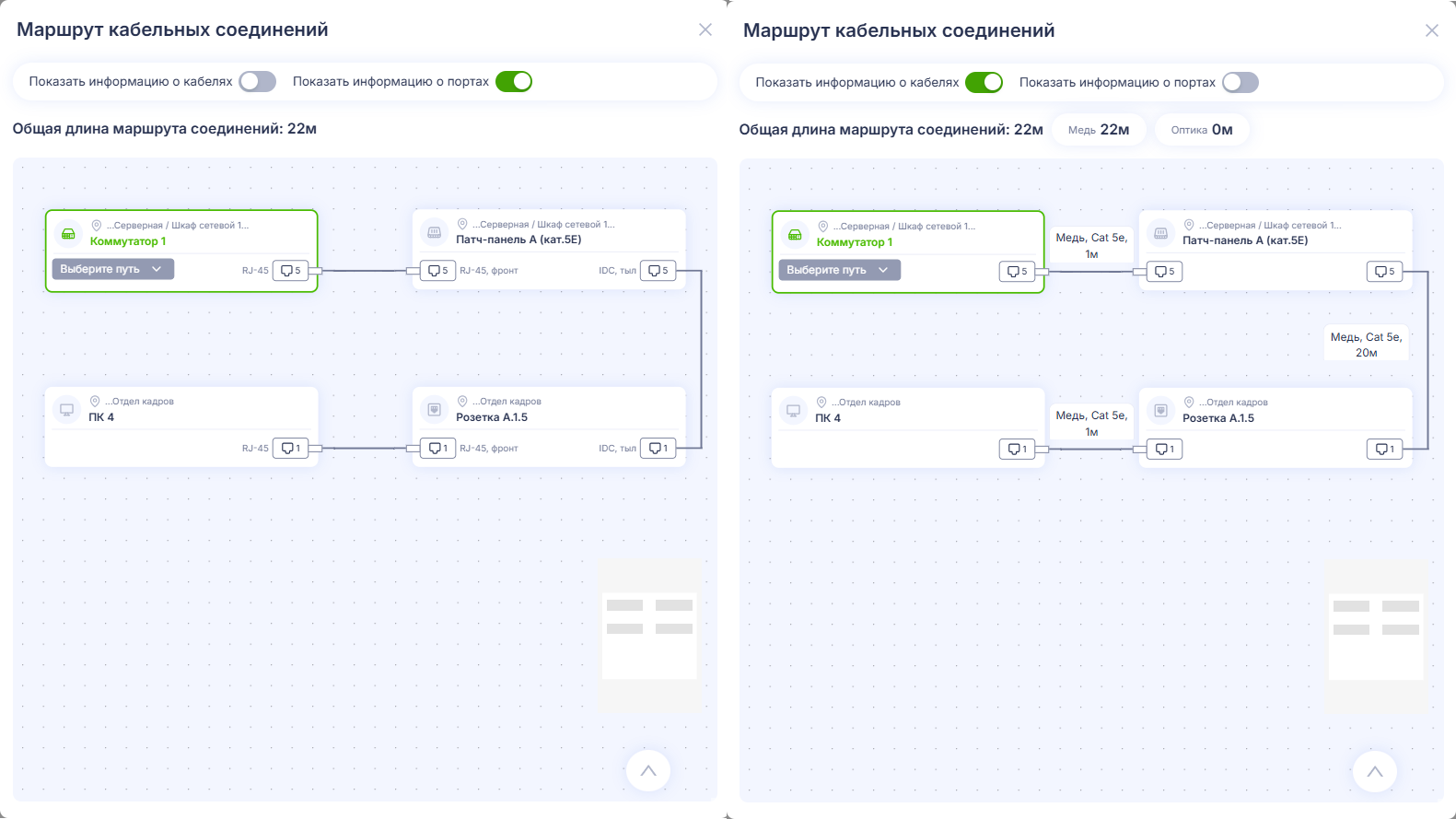

Пользователь имеет возможность скрыть информацию о кабелях или о портах, если данная информация ему не нужна.

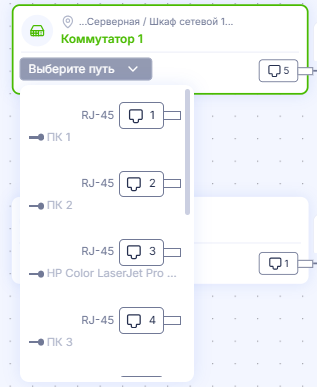

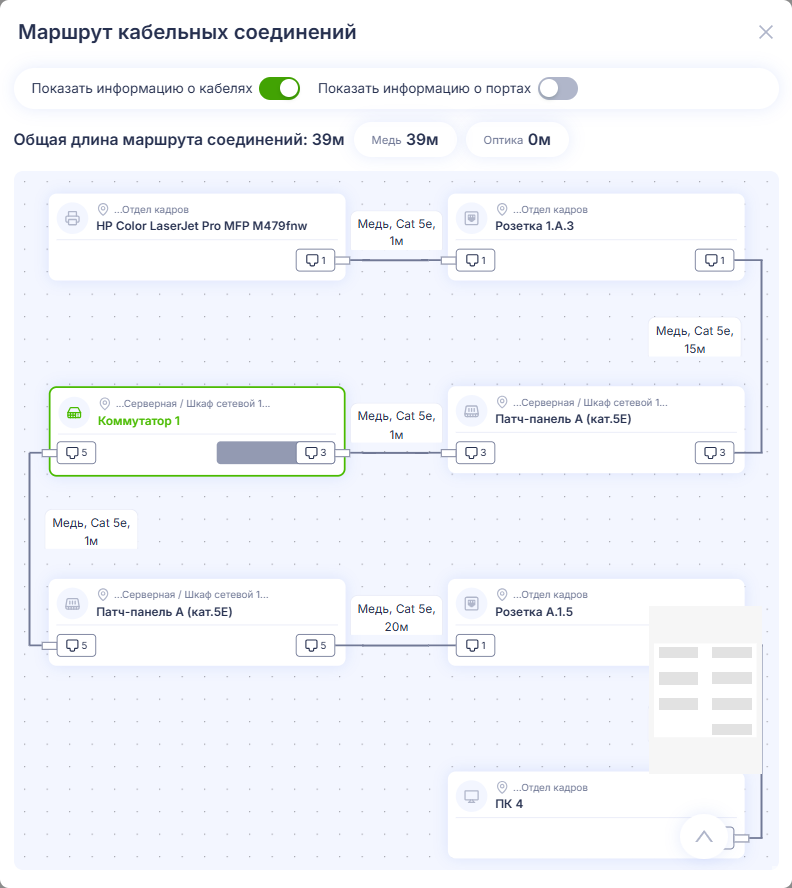

К тому же пользователь имеет возможность проложить продолжение пути самостоятельно для наглядности соединений. Для этого нажмем на "Выберите путь" и произведем выбор дальнейшего пути.
