На странице просмотра комнаты пользователь имеет возможность визуально просматривать размещение оборудования в комнате, добавлять новые устройства и контейнеры, перемещать оборудование на склад, просматривать информацию о статусе подключения оборудования и контейнеров, переходить на страницу соединений.

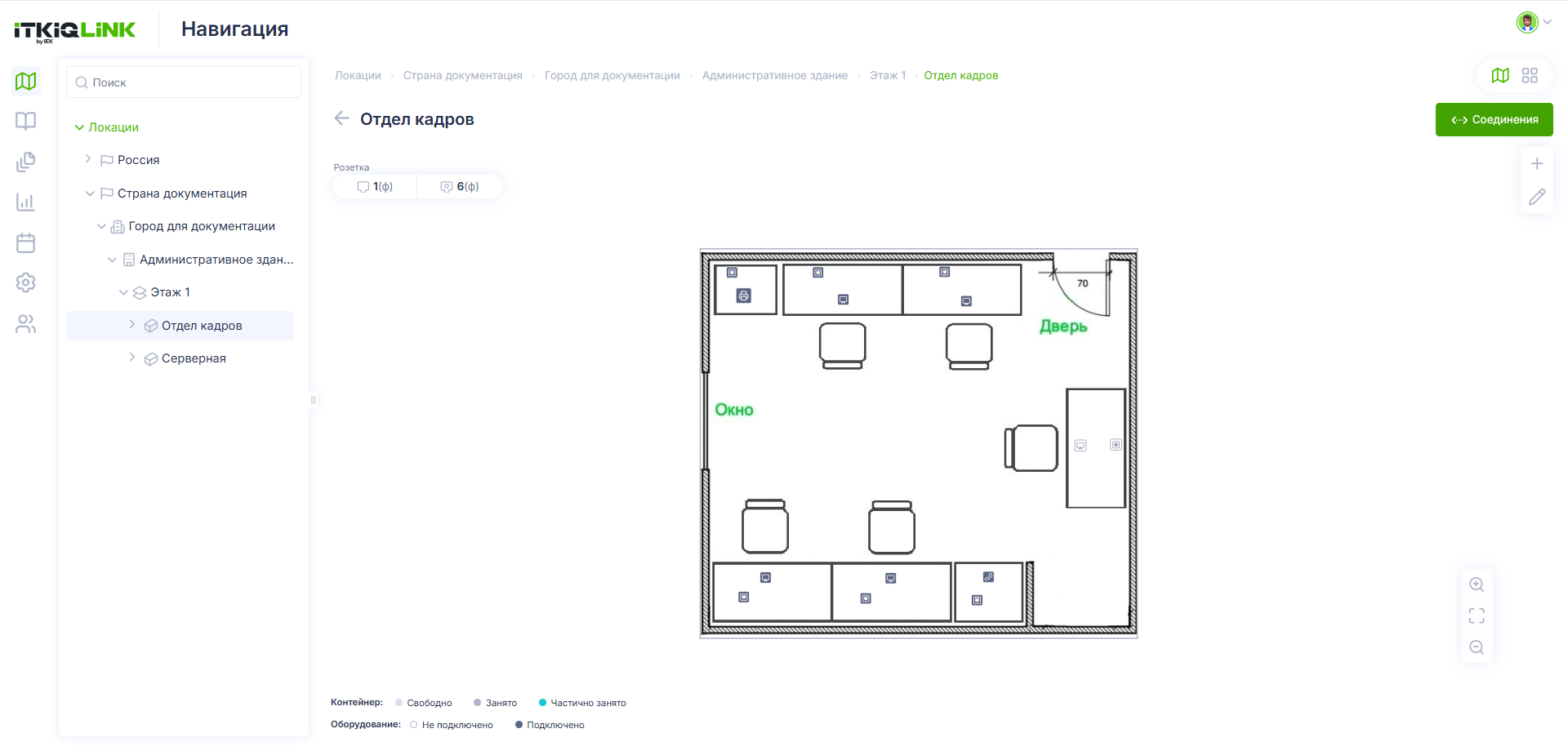

Полный вид страницы представляет собой рабочую область с несколькими кликабельными элементами:
Рассмотрим рабочую область комнаты более детально.
В верхней панели рабочей области расположен переключатель с возможностью смены вида отображения:
|
Предоставляет возможность сменить вид отображения с графического на "режим карточек" и наоборот |

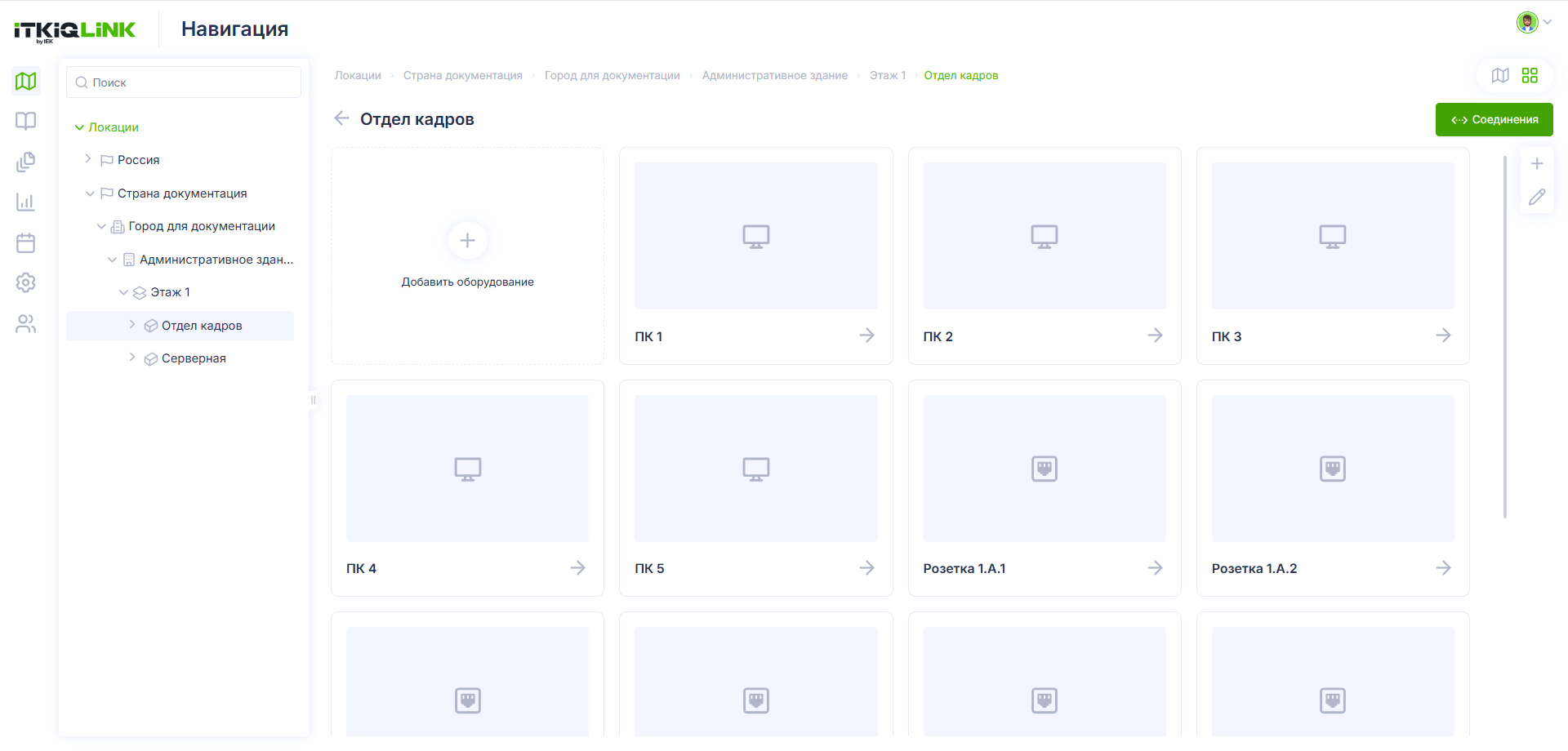

Режим карточек оборудования, расположенного в комнате:
Активные элементы и их описание:
|
Добавить оборудование в комнату |
|
Редактировать комнату |
С данной вкладки есть возможность перейти на страницу просмотра соединений в комнате. За переход отвечает следующая кнопка:
|
Переход на страницу просмотра соединений в комнате |
Следующие информационные блоки, расположенные внизу и вверху страницы, содержат сводку по оборудованию в комнате:
|
Элементы с информацией о свободных и занятых портах по типам оборудования |
|
Легенда для цветовой индикации оборудования и контейнеров в комнате: Для контейнера: •Свободно - все юниты в контейнере свободны •Занято - все юниты в контейнере заняты •Частично занято - часть юнитов занято Для оборудования: •Не подключено - нет установленных соединений для портов •Подключено - есть установленное соединение хотя бы для одного из портов |
