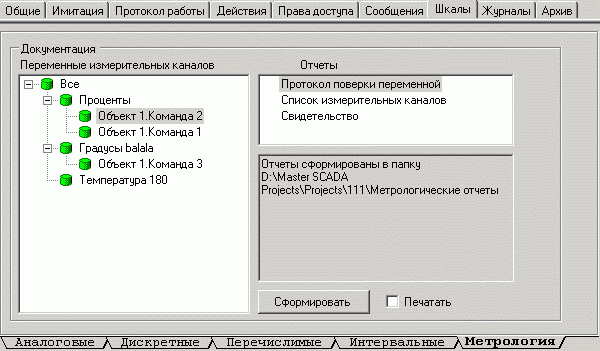

Если вы произвели поверки переменных в необходимом объеме, то можно приступить к завершающему этапу - созданию документов для метрологической аттестации. Для этого выделите в дереве системы MasterSCADA в режиме исполнения корневой элемент "Система", у "Системы" откройте закладку "Шкалы", на закладке откройте лист "Метрология".
Слева на странице находится дерево, в котором все переменные проекта, подлежащие поверке сгруппированы по шкалам (каждая шкала соответствует группе измерительных каналов). Справа находится список отчетов, которые можно сформировать автоматически.
для создания отчета произведите следующие действия:
•выделите в левой части элемент, для которого создается отчет (переменную, группу каналов или все);
•в правой части выделите отчет, который хотите создать
•если вы хотите не только сохранить документы, но сразу же отправить их на печать, поставьте галочку "Печать".
•нажмите кнопку "Сформировать".
Если нет никаких ошибок, нужный отчет, или группа отчетов будут сформированы и сохранены в определенную папку на компьютере. Вы увидите сообщение о том, что отчеты успешно сформированы и путь к этой папке (ее расположение можно менять в дополнительных настройках).
При выделении элемента и отчета, необходимо знать следующее: если отчет предназначен для вложенного элемента, а выделен родительский, то будут сформированы документы для каждого из вложенных элементов. Например, если слева выделить корневой элемент, а отчет выбрать для переменной ("протокол поверки"), то один за другим автоматически будут формироваться документы для всех переменных проекта.
