Динамизация в MasterGraph – это установление соответствия между значением переменной проекта и значением свойства элемента мнемосхемы. Следует отметить, что возможность динамизации есть у любого свойства любого элемента, который можно отобразить на мнемосхеме. Это не только стандартные средства палитры элементов MasterGraph, но и произвольные элементы управления (контролы) ActiveX (их можно найти в Интернете, купить или запрограммировать самостоятельно), визуальные функциональные блоки из библиотеки Master SCADA , изображения объектов проекта. Этот небольшой перечень включает в себя практически неограниченные возможности с точки зрения представления динамики технологического процесса оператору.
Рассмотрим, какие типы динамизации имеются. Динамизация в Master SCADA различается:
1.В зависимости от источника изменения значения динамизируемого свойства: по входу – источником является переменная проекта Master SCADA по выходу – источником является оператор, изменяющий некое свойство элемента (например, передвигающий ползунок задатчика)
2.По типу значения параметра динамизации:

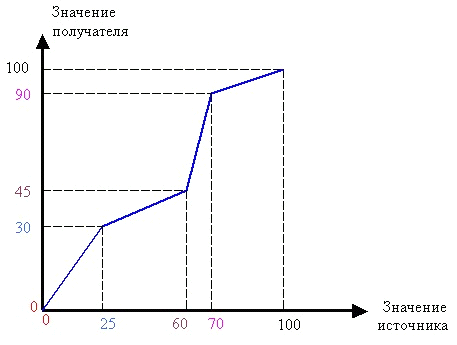

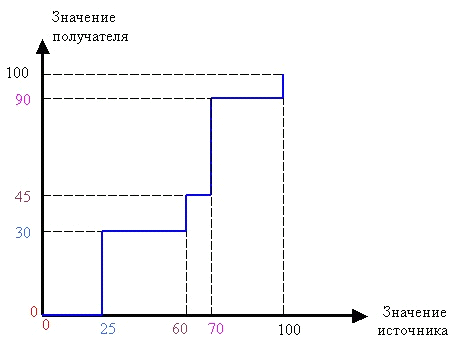

•аналоговый (вещественный, целый со всеми их разновидностями) – позволяет менять свойства элементов пропорционально изменению значения (линейное преобразование – рисунок слева), либо по достижению какого-либо заданного константой порога (ступенчатое или пороговое преобразование – рисунок справа).
•дискретный – каждому из двух состояний параметра соответствует определенное значение свойства элемента (например, есть мигание или нет, отображается элемент на мнемосхеме или временно скрыт и т.п.) Ну а теперь посмотрим, как это делается.
