Мы рассмотрели простейшие линейные законы динамизации: один к одному, пропорциональную или обратно-пропорциональную зависимость свойства от значения.
Этот же диалог позволяет задать индивидуальную пропорцию для каждого выбранного интервала изменения параметра. Получившуяся кусочно-линейную зависимость можно даже использовать для моделирования кривых любых видов, что позволяет линеаризовать путем аппроксимации графическое представление сигналов от любых датчиков с нелинейной шкалой (давление, температура). Обычно, такая линеаризация выполняется в самом измерительном устройстве, либо модуле ввода сигналов, либо в проекте Master SCADA . Однако иногда она бывает востребована и на мнемосхемах.

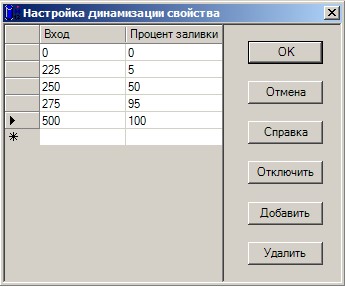

Для задания такой динамизации в окне настройки вводятся (с помощью кнопки «Добавить») дополнительные строки, в которых назначается соответствие значений переменной и процента заливки. К примеру, форма нашей емкости такова, что на разной высоте каждому проценту изменения уровня соответствует другая величина изменения объема. Разумеется, оператору важно знать не уровень, а именно объем жидкости. В этом случае пересчет из уровня в объем с графическим отображением результата несложно сделать в стандартном диалоге настройки.
Зависимость процента заливки от входного значения будет иметь кусочнолинейный вид, то есть каждому интервалу изменения переменной соответствует свой закон линейного изменения изображения заполнения емкости на мнемосхеме:
