Отображение

Состояние

Поведение

Вентилятор ВКЛЮЧЕН 1 скорость

Ровный зеленый цвет с цифрой скорости

Вентилятор ВКЛЮЧЕН 2 скорость

Ровный зеленый цвет с цифрой скорости

Вентилятор ОТКЛЮЧЕН

Ровный белый цвет

Присутствует сигнал аварии

Мигает красная рамочка.

Недостоверное состояние

Ровный серый цвет

ВКЛЮЧЕН 1 скорость и запрет управления

Запрещены все операции, включая управление от защит и блокировок

ВКЛЮЧЕН 2 скорость и запрет управления

Запрещены все операции, включая управление от защит и блокировок

ОТКЛЮЧЕН и запрет управления

Запрещены все операции, включая управление от защит и блокировок

Недостоверное состояние и запрет управления

Запрещены все операции, включая управление от защит и блокировок

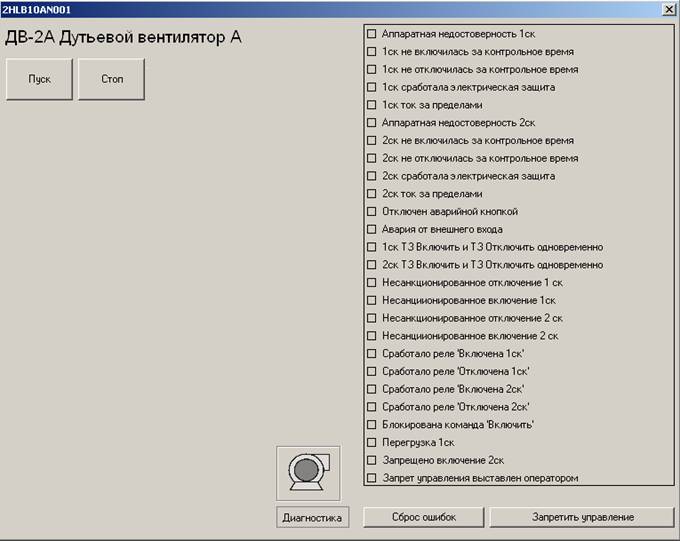

Панель

Индикаторы

Диагностика

•Аппаратная недостоверность 1ск - входные сигналы, отображающие состояние электродвигателя для 1 скорости, имеют плохой признак качества;;

•1ск не включилась за контрольное время - в случае отсутствия сигнала ИСТИНА на входе «Включена 1ск» по истечении контрольного времени;

•1ск не отключилась за контрольное время - в случае отсутствия сигнала ИСТИНА на входе «Отключена 1ск» по истечении контрольного времени;

•1ск сработала электрическая защита - в случае появления сигнала ИСТИНА на входе «Эл защита 1ск»;

•1ск ток за пределами - в случае появления сигнала ИСТИНА на входе «Ток 1ск за пределами»;

•Аппаратная недостоверность 2ск - входные сигналы, отображающие состояние электродвигателя для 2 скорости, имеют плохой признак качества;

•2ск не включилась за контрольное время - в случае отсутствия сигнала ИСТИНА на входе «Включена 2ск» по истечении контрольного времени;

•2ск не отключилась за контрольное время - в случае отсутствия сигнала ИСТИНА на входе «Отключена 2ск» по истечении контрольного времени;

•2ск сработала электрическая защита - в случае появления сигнала ИСТИНА на входе «Эл защита 2ск»;

•2ск ток за пределами - в случае появления сигнала ИСТИНА на входе «Ток 2ск за пределами»;

•Отключен аварийной кнопкой – вход «Откл ав кнопкой» = ИСТИНА;

•Авария от внешнего входа - вход «Авария» = ИСТИНА;

•1ск ТЗ Включить и ТЗ Отключить одновременно - в случае одновременного поступления сигнала ИСТИНА на входы «ТЗОтключить 1ск» и «ТЗВключить 1ск», имеющих одинаковый приоритет;

•2ск ТЗ Включить и ТЗ Отключить одновременно - в случае одновременного поступления сигнала ИСТИНА на входы «ТЗОтключить 2ск» и «ТЗВключить 2ск», имеющих одинаковый приоритет;

•Несанкционированное отключение 1ск - появление сигнала ИСТИНА на входе «Отключена 1ск», при отсутствии команд на отключение 1 скорости от оператора, ФГУ или технологических защит;

•Несанкционированное включение 1ск - появление сигнала ИСТИНА на входе «Включена 1ск», при отсутствии команд на включение 1 скорости от оператора, ФГУ или технологических защит;

•Несанкционированное включение 2ск - появление сигнала ИСТИНА на входе «Включена 2ск», при отсутствии команд на включение 2 скорости от оператора, ФГУ или технологических защит;

•Несанкционированное включение 2ск - появление сигнала ИСТИНА на входе «Включена 2ск», при отсутствии команд на включение 2 скорости от оператора, ФГУ или технологических защит;

•Сработало реле «Включена 1ск» - вход «Включена 1ск» = ИСТИНА;

•Сработало реле «Отключена 1ск» - вход «Отключена 1ск» = ИСТИНА;

•Сработало реле «Включена 2ск» - вход «Включена 2ск» = ИСТИНА;

•Сработало реле «Отключена 2ск» - вход «Отключена 2ск» = ИСТИНА;

•Блокирована команда «Включить» - вход «Запрет Включить» = ИСТИНА;

•Перегрузка 1ск - вход «Перегрузка 1 ск» = ИСТИНА;

•Запрещено включение 2ск – появляется в течение времени запрета переключения на 2ск после включения из холодного состояния (задается на странице свойств «Настройки»);

•Запрет управления выставлен оператором - в окне управления нажата кнопка «Запретить управление».
