Мнемониническое отображение Электродвигатель



Отображение

Состояние

Поведение

Drugie_Electric_motor_Mnomosheme_electro_mot_files_image002

Электродвигатель ВКЛЮЧЕН

Ровный зеленый цвет

Drugie_Electric_motor_Mnomosheme_electro_mot_files_image004

Электродвигатель ОТКЛЮЧЕН

Ровный белый цвет

Drugie_Electric_motor_Mnomosheme_electro_mot_files_image006

Недостоверное состояние

Ровный серый цвет

Drugie_Electric_motor_Mnomosheme_electro_mot_files_image004Drugie_Electric_motor_Mnomosheme_electro_mot_files_image006

Состояние включения

При переключении из состояния ОТКЛЮЧЕН в ВКЛЮЧЕН мигает белое на сером поле

Drugie_Electric_motor_Mnomosheme_electro_mot_files_image002Drugie_Electric_motor_Mnomosheme_electro_mot_files_image006

Состояние отлючения

При переключении из состояния ВКЛЮЧЕН в ОТКЛЮЧЕН мигает зеленое на сером поле

Drugie_Electric_motor_Mnomosheme_electro_mot_files_image008

Присутствует сигнал аварии

Мигает красная рамочка

Drugie_Electric_motor_Mnomosheme_electro_mot_files_image010

ВКЛЮЧЕН и запрет

включения

Запрещены все операции, включая управление от защит и блокировок

Drugie_Electric_motor_Mnomosheme_electro_mot_files_image012

ОТКЛЮЧЕН и запрет

включения

Запрещены все операции, включая управление от защит и блокировок

Drugie_Electric_motor_Mnomosheme_electro_mot_files_image014

Недостоверное состояние и

запрет включения

Запрещены все операции, включая управление от защит и блокировок

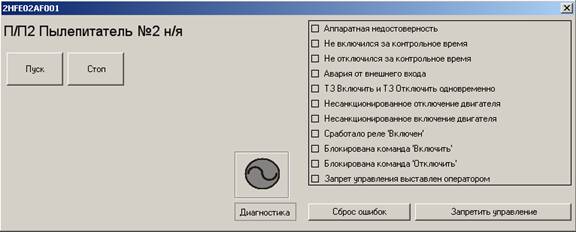

Элемент динамический, при клике вызывается окно управления:

Drugie_Electric_motor_Mnomosheme_electro_mot_files_image016



Заголовок окна – KKS код механизма.

В поле окна отображены: краткий технологический код и полное наименование механизма, мнемоническое изображение механизма цветом состояния, кнопки управления механизмом.

По кнопке «Диагностика» вызывается панель состояния диагностики электродвигателя.

Панель  диагностики содержит индикаторы:

Панель

Индикаторы

Диагностика

•Аппаратная недостоверность - входные сигналы, отображающие состояние электродвигателя, имеют плохой признак качества;

•Не  включился за контрольное время - в случае отсутствия сигнала ИСТИНА на входе «Включен» по истечении контрольного времени;

•Не отключился за контрольное время - в случае отсутствия сигнала ЛОЖЬ на входе «Включен» по истечении контрольного времени;

•Авария от внешнего входа - вход «Авария» = ИСТИНА;

•ТЗ Включить и ТЗ Отключить одновременно - в случае одновременного поступления сигнала ИСТИНА на входы «ТЗОтключить» и «ТЗВключить», имеющих одинаковый приоритет;

•Несанкционированное отключение двигателя – появление сигнала ЛОЖЬ на входе «Включен», при отсутствии команд на отключение от оператора, ФГУ или технологических защит;

•Несанкционированное включение двигателя – появление сигнала ИСТИНА на входе «Включен», при отсутствии команд на включение от оператора, ФГУ или технологических защит;

•Сработало реле «Включен» - вход «Включен» = ИСТИНА;

•Блокирована команда «Включить» - вход «Запрет Включить» = ИСТИНА;

•Блокирована команда «Отключить» - вход «Запрет Отключить» = ИСТИНА;

•Запрет управления выставлен оператором - в окне управления нажата кнопка «Запретить управление».
