Символ динамического элемента электромагнитного клапана состоит из двух независимых динамических элементов в виде треугольников с соединенными вершинами и изображением в рассечке пружины.
При горизонтальном расположении на трубопроводе левый сегмент символизирует закрытое состояние, а правый – открытое.
При вертикальном расположении, нижний сегмент – закрытое, верхний – открытое.
Отображение
|
Состояние |
Поведение |
|
Закрыто |
Ровный белый цвет |
|
Открыто |
Ровный зеленый цвет |
|
Промежуточное положение |
При движении из положения ОТКРЫТ = ЛОЖЬ в ОТКРЫТ = ИСТИНА мигает зеленое поле, из ОТКРЫТ = ИСТИНА в ОТКРЫТ = ЛОЖЬ мигает белое поле |
|
Присутствует сигнал аварии |
Мигает красная рамочка. |
|
Недостоверное состояние |
Ровный серый цвет |
|
Закрыто и запрет управления |
Запрещены все операции, включая управление от защит и блокировок |
|
Открыто и запрет управления |
Запрещены все операции, включая управление от защит и блокировок |
|
Недостоверное состояние и запрет управления |
Запрещены все операции, включая управление от защит и блокировок |

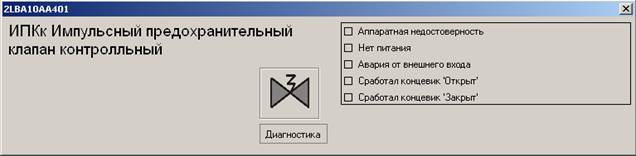

Элемент динамический. При клике вызывается окно управления:
Заголовок окна – KKS код механизма.
Панель диагностики содержит индикаторы:
Панель |
Индикаторы |
Диагностика |
•Аппаратная недостоверность - входные сигналы, отображающие состояние электродвигателя, имеют плохой признак качества; •Нет питания – на вход ФБ одновременно пришли два взаимоисключающих сигнала «Открыт» = ИСТИНА и «Закрыт» = ИСТИНА, либо вход «Нет питания» = ИСТИНА в течение контрольного времени открытия/закрытия; •Авария от внешнего входа - вход «Авария» = ИСТИНА; •Сработал концевик «Открыт» - вход «Открыт» =ИСТИНА; •Сработал концевик «Закрыт» - вход «Закрыт» =ИСТИНА; |
Смотрите также:
•Описание ФБ "ЭМ клапан без управления"
