Регулирующий клапан 2



Мнемоническое отображение функционального блока на мнемосхеме



Символ динамического элемента электромагнитного клапана состоит из двух независимых динамических элементов в виде треугольников с соединенными вершинами и изображением в рассечке пружины.



Отображение

Состояние

Состояние

Drugie_Predohraniteln_zaporn_klapan_Mnemonich_otobr_Pred_zap_klap_files_image002

Закрыто

Ровный белый цвет

Drugie_Predohraniteln_zaporn_klapan_Mnemonich_otobr_Pred_zap_klap_files_image004

Открыто

Ровный зеленый цвет

Drugie_Predohraniteln_zaporn_klapan_Mnemonich_otobr_Pred_zap_klap_files_image006

Недостоверное состояние

Ровный серый цвет

Drugie_Predohraniteln_zaporn_klapan_Mnemonich_otobr_Pred_zap_klap_files_image008

Присутствует сигнал аварии

Мигает красная рамочка

Drugie_Predohraniteln_zaporn_klapan_Mnemonich_otobr_Pred_zap_klap_files_image010

Закрыто и запрет управления

Запрещены все операции, включая управление от защит и блокировок

Drugie_Predohraniteln_zaporn_klapan_Mnemonich_otobr_Pred_zap_klap_files_image012

Открыто и запрет управления

Запрещены все операции, включая управление от защит и блокировок

Drugie_Predohraniteln_zaporn_klapan_Mnemonich_otobr_Pred_zap_klap_files_image014

Недостоверное состояние и запрет управления

Запрещены все операции, включая управление от защит и блокировок

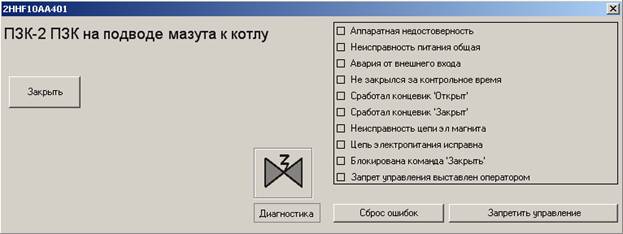

Элемент динамический. При клике вызывается окно управления

Drugie_Predohraniteln_zaporn_klapan_Mnemonich_otobr_Pred_zap_klap_files_image016



Заголовок окна – KKS код механизма.

В поле окна отображены: краткий технологический код и полное наименование механизма, мнемоническое изображение механизма цветом состояния, кнопка управления механизмом.

По кнопке «Диагностика» вызывается панель состояния диагностики выбранного механизма.



Панель

Индикаторы

Диагностика

•Аппаратная недостоверность – входные сигналы, отображающие состояние клапана, имеют плохой признак качества;

•Неисправность питания общая – либо вход «Неисправность цепи эл магнита» = ИСТИНА, либо вход «Цепь электромагнита исправна» = ЛОЖЬ;

•Авария от внешнего входа – вход «Авария» = ИСТИНА;

•Не закрылся за контрольное время – в случае отсутствия сигнала ИСТИНА на входе «Закрыт»по истечении контрольного времени;

•Сработал концевик «Открыт» - вход «Открыт» = ИСТИНА;

•Сработал концевик «Закрыт» - вход «Закрыт» = ИСТИНА;

•Неисправность цепи электромагнита - вход «Неисправность цепи эл магнита» = ИСТИНА;

·         Цепь электропитания исправна - вход «Цепь электромагнита исправна» = ИСТИНА;

·         Блокирована команда «Закрыть» - вход «Запрет Закрыть» = ИСТИНА;

·         Запрет управления выставлен оператором - в окне управления нажата кнопка «Запретить управление».
