Обозначение

Тип

Описание

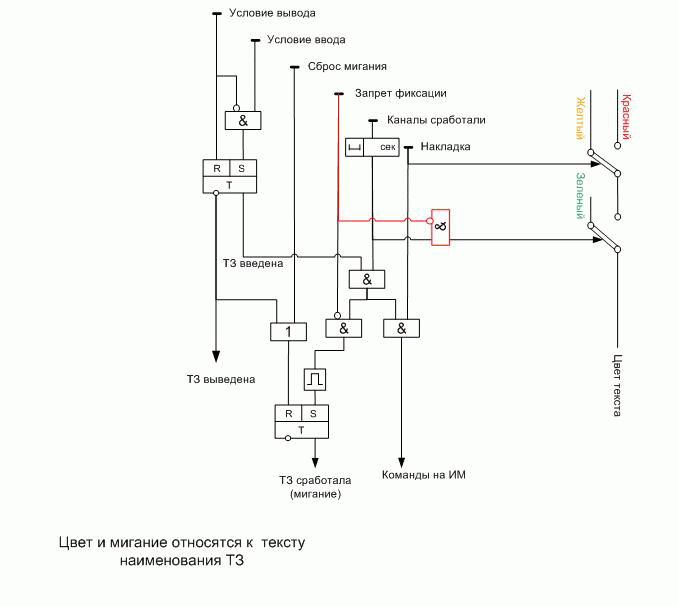

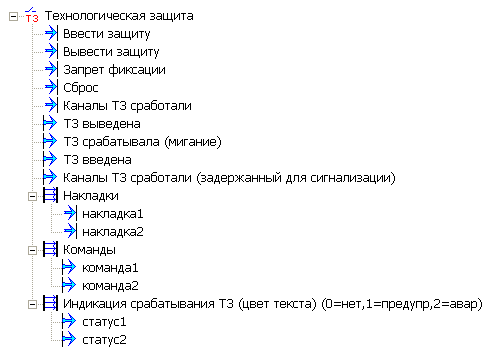

Входы

Ввести защиту

Логический

Подается выход заданной логической сборки условий ввода ТЗ.

Вывести защиту

Логический

Подается выход заданной логической сборки условий вывода ТЗ.

Запрет фиксации

Логический

Служит для запрета сигнализации после срабатывания первой защиты. То есть если защита сработала, следующие за ней защиты не будут индицировать факт срабатывания.

Сброс

Логический

Для сброса сигнализации на выходе ТЗ срабатывала (сброс мигания сигнализации на мнемосхеме).

Каналы ТЗ сработали

Логический

Подается выход заданной логической сборки условий срабатывания каналов ТЗ.

Накладки

Логический

Наличие накладок для прохождения команд на соответствующие группы исполнительных механизмов.

Выходы

ТЗ выведена

Логический

Сигнализация о выведенном состоянии ТЗ.

ТЗ срабатывала (мигание)

Логический

Сигнализация о срабатывании ТЗ (мигание цвета текста наименования ТЗ на мнемосхеме).

ТЗ введена

Логический

Защита введена (условие ввода выполнено, а условие вывода нет).

Каналы ТЗ сработали

Логический

Сработали каналы защиты и выдержано время задержки срабатывания защиты.

Команды

Логический

Команды ТЗ, подаваемые на входы исполнительных механизмов.

Индикация срабатывания ТЗ

Целый

Позволяет изменять цвет текста наименования ТЗ на мнемосхеме и возвращает значение статуса:

•зеленый (статус 0) – защита не сработала;

•желтый (статус 1)  – предупреждение (сработала защита без накладки);

•красный (статус 2) – авария (сработала защита и введена накладка, на исполнительный механизм подана команда).
