Мнемоническое отображение функционального блока на мнемосхеме:
Символ динамического элемента электрифицированной арматуры состоит из двух независимых динамических элементов в виде треугольников с соединенными вершинами.
При горизонтальном расположении на трубопроводе левый сегмент символизирует закрытое состояние, а правый – открытое.
При вертикальном расположении символа арматуры нижний сегмент символизирует закрытое состояние, верхний – открытое.
Отображение
|
Состояние
|
Поведение
|
|
Закрыто |
Ровный белый цвет |
|
Закрыто и запрет управления |
Запрещены все операции, включая управление от защит и блокировок |
|
Открыто |
Ровный зеленый цвет |
|
Открыто и запрет управления |
Запрещены все операции, включая управление от защит и блокировок |
|
Промежуточное положение |
.При движении из положения ЗАКРЫТО в ОТКРЫТО мигает зеленое поле, из ОТКРЫТО в ЗАКРЫТО мигает белое поле, в статическом положении мигания нет |
|
Присутствует сигнал аварии |
Мигает красная рамочка |
|
Недостоверное состояние |
Ровный серый цвет |
|
Ручное управление
|
Статический элемент, отображается цветом среды
|

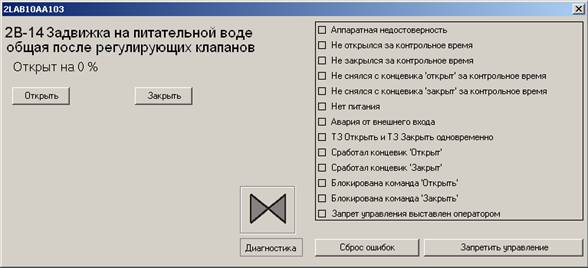

Элемент динамический, при клике вызывается окно управления.
Заголовок окна – KKS код механизма.
В поле окна отображены: краткий технологический код и полное наименование механизма, мнемоническое изображение механизма цветом состояния, кнопки управления механизмом.
Для арматуры без промостанова кнопка «СТОП отсутствует. Наличие промостанова указывается в настройках (см. страницу свойств «Настройки»).
По кнопке «Диагностика» вызывается панель состояния диагностики задвижки.
Панель |
Индикаторы |
Диагностика |
•Аппаратная недостоверность – входные сигналы, отображающие состояние электродвигателя, имеют плохой признак качества; •Не открылся за контрольное время – в случае отсутствия сигнала ИСТИНА на входе «Открыт» по истечении времени хода исполнительного механизма; •Не закрылся за контрольное время – в случае отсутствия сигнала ИСТИНА на входе «Закрыт» по истечении времени хода исполнительного механизма; •Не снялся с концевика «открыт» за контрольное время – вход «Открыт» = ИСТИНА по истечении контрольного времени при наличии управляющей команды на закрытие; •Не снялся с концевика «закрыт» за контрольное время – вход «Закрыт» = ИСТИНА по истечении контрольного времени при наличии управляющей команды на открытие; •Нет питания – на вход ФБ одновременно пришли два взаимоисключающих сигнала «Открыт» = ИСТИНА и «Закрыт» = ИСТИНА; •Авария от внешнего входа – вход «Авария» =ИСТИНА; •ТЗ Открыть и ТЗ Закрыть одновременно – в случае одновременного поступления с команд «ТЗОтключить» = ИСТИНА и «ТЗВключить» = ИСТИНА, имеющих одинаковый приоритет; •Сработал концевик «Открыт» – вход «Открыт» = ИСТИНА; •Сработал концевик «Закрыт» – вход «Закрыт» = ИСТИНА; •Блокирована команда «Открыть» – вход «Запрет Открыть» = ИСТИНА; •Блокирована команда «Закрыть» – вход «Запрет Закрыть» = ИСТИНА; •Запрет управления выставлен оператором – в окне управления нажата кнопка «Запретить управление». |
