Входы ФБ:
|
Имя |
Тип |
Примечание |
Входы |
Включить калорифер |
Логический |
Сигнал на включение калорифера |
Общая авария |
Логический |
«1» - на мнемосхеме появляется аварийное предупреждение ФБ. |
|
Переходный режим |
Логический |
Сигнал определения переходного режима работы калорифера: запускается или останавливается. |
|
%Прогрева |
Целый |
Определяет мощность прогрева электрокалорифера. |
|
Фиксация режима |
Логический |
Фиксирует режимы работы калорифера: запуск или останов. |
|
Динамические настройки ФБ |
Включить ФБ |
Логический |
Информирует о текущем состоянии объекта. Значение «1» определяет, что этот элемент используется в конкретной вентиляционной установке. Состояние «0» (выкл) данного входа скрывает (делает невидимым) всякое представление электрокалорифера. Изменение состояния входа Включить ФБ меняет состояние выхода Включен ФБ соответственно. |
ФБ используется |
Логический |
Определяет, используется ли электрокалорифер в данное время года. |
|
Параметр |
ПараметрN |
Вещественный |
На этот вход подается значение соответствующего параметра, который отображается в виде графика в информационном окне ФБ. Число графиков не должно превышать трех. Число параметров определяется на странице свойств «Настройки». |
Выходы ФБ:
|
Имя |
Тип |
Зависимости (Формулы, связи) |
Примечание |
Выходы |
Включен ФБ |
Логический |
Принимает значение «1» при значении «1» входа «Включить ФБ». |
Информирует о состоянии ФБ. |
Информа-ционные выходы* |
Калорифер не используется |
Логический |
Принимает значение «1» при значении входов «Включить ФБ» = «1», «ФБ используется» = «0». |
|
Калорифер запущен |
Логический |
Принимает значение «1» при динамических настройках «Включить ФБ» = «1»**, «ФБ используется» = «1» и отсутствии аварийных сигналов или режимов продувки или прогрева. |
|
|
Калорифер остановлен |
Логический
|
Принимает значение «1» при значении входа «ФБ используется» = «1» или в режиме продувки или прогрева при отсутствии аварийных сигналов. |
|
|
Калорифер запускается |
Логический |
Принимает значение «1» при значении входа «ФБ используется» = «1» в режиме прогрева. |
|
|
Калорифер останавливается |
Логический |
Принимает значение «1» при значении входа «ФБ используется» = «1» в режиме продувки. |
|
|
Нагрев секция 1 |
Логический |
Принимает значение «1» при значении входа «%Прогрева» < 34% |
|
|
Нагрев секция 2 |
Логический |
Принимает значение «1» при значении входа «%Прогрева» от 34% до 66%. |
|
|
Нагрев секция 3 |
Логический |
Принимает значение ИСТИНА при значении входа «%Прогрева» > 66% |
|
|
Режим продувка |
Логический |
Принимает значение «1» при значении входов «Включить калорифер» = «0» и «Переходный режим» = «1». |
|
|
Режим прогрев |
Логический |
Принимает значение «1» при значении входов «Включить калорифер» = «1» и «Переходный режим» = «1». |
|
|
Аварийные выходы* |
Общая авария |
Логический |
|
Аварийный сигнал при условии отсутствия режимов продувки или прогрева калорифера.
|
Авария пуск |
Логический |
Принимает значение «1» при комбинации входных сигналов «Общая авария» = «1», «Фиксация режима» = «1» и отсутствии режима продувки. |
Отображение аварийного сигнала (см. «Общая авария») |
|
Авария стоп |
Логический |
Принимает значение «1» при комбинации входных сигналов «Общая авария» = «1», «Фиксация режима» = «0» и отсутствии режима продувки. |
Отображение аварийного сигнала(см. «Общая авария») |
|
Выходы индикатора мощности* |
Включить (базовый) |
Логический |
«Включить охладитель» = «1» (при отсутствии аварийных сигналов). |

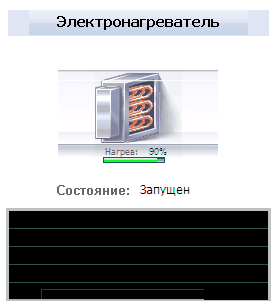

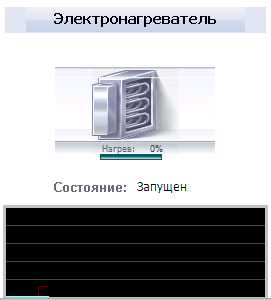

Предназначен для отображения индикатора мощности на мнемосхеме и в информационном окне.
|
Нагрев |
Целый |
|
Текущее значение процента мощности нагрева. |
* - Наличие групп выходов настраивается на странице свойств ФБ «Настройки».
** - Во всех последующих выходах в логике вход «Включить ФБ» = ИСТИНА. В противном случае, ФБ на мнемосхеме отображаться не будет.
Смотрите также:
•Описание ФБ "Электрокалорифер"
Примечание: ФБ возможно использовать только при наличии дополнительной опции. Обратитесь в службу технической поддержки.
