Визуальный функциональный блок
В отличие от обычных визуальных функциональных блоках принятых в MasterSCADA, для этих функциональных визуальных блоках не используется окон управления. Единственный возможный способ выдачи команд оператором, это обычный клик на контроле. При наведении на контрол мыши, контрол выделяется полупрозрачной рамкой, что символизируется что данный элемент является управляемым.
Вид функционального блока в дереве объекта:

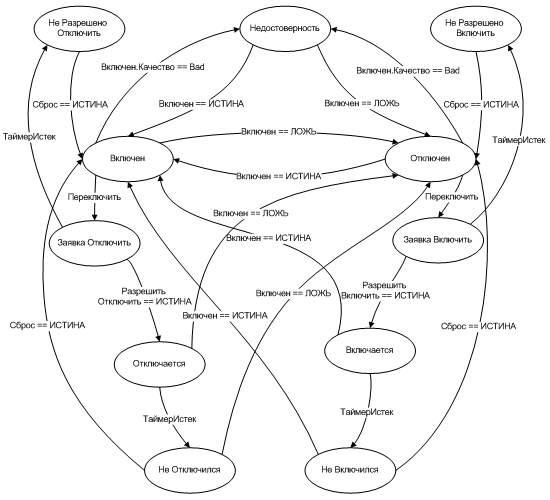

Логика работы:
Состояние |
Статус |
Выходы |
Примечания |
Недостоверность |
0 |
Команда Включить = Безопасное Положение |
Включен == Bad |
Отключен |
1 |
Команда Включить = ИСТИНА |
Включен == ЛОЖЬ |
Включен |
2 |
Команда Включить = ЛОЖЬ |
Включен == ИСТИНА |
Заявка Отключить |
3 |
Команда Включить = ИСТИНА Заявка Отключить = ИСТИНА Заявка Включить = ЛОЖЬ |
Команда на УСО еще не выдается, но формируется заявка на Отключение, которую должна обработать внешняя логика и сформировать разрешающие условия для Отключения. |
Заявка Включить |
4 |
Команда Включить = ЛОЖЬ Заявка Отключить = ЛОЖЬ Заявка Включить = ИСТИНА |
Команда на УСО еще не выдается, но формируется заявка на Включение, которую должна обработать внешняя логика и сформировать разрешающие условия для Включения. |
Отключается |
5 |
Команда Включить = ЛОЖЬ |
Выдается команда на УСО и Включается таймер. |
Включается |
6 |
Команда Включить = ИСТИНА |
Выдается команда на УСО и Включается таймер |
Не Разрешено Отключить |
7 |
Команда Включить = ИСТИНА Заявка Отключить = ЛОЖЬ Заявка Включить = ЛОЖЬ |
Истек таймер, а на вход «Разрешено Отключить» не пришел сигнал ИСТИНА. Команда на отключение будет снята. |
Не Разрешено Включить |
8 |
Команда Включить = ЛОЖЬ Заявка Отключить = ЛОЖЬ Заявка Включить = ЛОЖЬ |
Истек таймер, а на вход «Разрешено Включить» не пришел сигнал ИСТИНА. Команда на включение будет снята. |
Не Отключился |
9 |
Команда Включить = ИСТИНА |
Если таймер истек, а на вход Включен не пришел сигнал ЛОЖЬ |
Не Включился |
10 |
Команда Включить = ЛОЖЬ |
Если таймер истек, а на вход Включен не пришел сигнал ИСТИНА |
Смотрите также:
•Страница свойств "Настройка" | Входы и выходы ФБ
•Мнемоническое отображение функционального блока
Поддерживаемый тип опроса: по изменению
Восстановление при рестарте: поддерживается
Примечание: ФБ доступен во всех редакциях кроме Free версии MSRT32 (на 32 тега).
