Визуальный функциональный блок

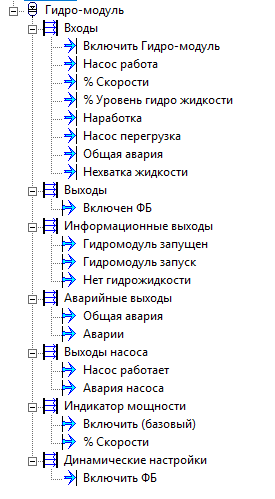

Вид функционального блока в дереве объекта:
Описание:
Визуальный функциональный блок Гидромодуль предназначен для определения состояния калорифера данного типа. ФБ также предоставляет возможность отображения на мнемосхеме рассматриваемого элемента вентиляционной установки, привязанного к этому ФБ.
ФБ предназначен для визуализации технологических параметров работы гидромодуля и не предусматривает функций управления.
ФБ имеет два типа не редактируемых изображений (окон).
Первый – изображение на общей технологической мнемосхеме в режимах DT и RT – создаётся «перетаскиванием» ФБ из дерева объектов на мнемосхему. Имеет ограниченный функциональный набор – только анимацию работы насоса, аварий, перегрузки насоса, параметров скорости насоса и уровня гидравлической жидкости в расширительном баке модули в виде прогресс баров и индикация параметра количества часов наработки насоса.
Второй – отдельное «pop-up» окно с изображением гидравлического модуля включая насос, доступное только в режиме RT по нажатию на первое изображение. Имеет полный функциональный набор первого изображения. Отличие между двумя изображениями заключается в том что, в первом имеется возможность редактирования фона изображения при проектирования и второе изображение имеет более информативную структура, где имеется кроме отображения основных данных о работе устройства диагностические данные и советы оператору или диспетчеру в виде многострочного сообщения в нижней части второго изображения.
Смотрите также:
•Свойства и настройки функционального блока:
Страница свойств "Настройка" | Входы и выходы ФБ
Примечание: ФБ доступен во всех редакциях кроме Free версии MSRT32 (на 32 тега).
