Подготовка контроллера состоит из двух этапов - заливка исполнительной системы и ее инсталляция. Загрузка исполнительной системы производится только через кабель Ethernet. Поэтому перед началом работы необходимо подключить контроллер по данном интерфейсу и убедится в наличии связи с ним (выполнить Ping).
Примечание. Файлы исполнительной системы Трей предоставляются по запросу.
Включение FTP и Telnet сервера в контроллере

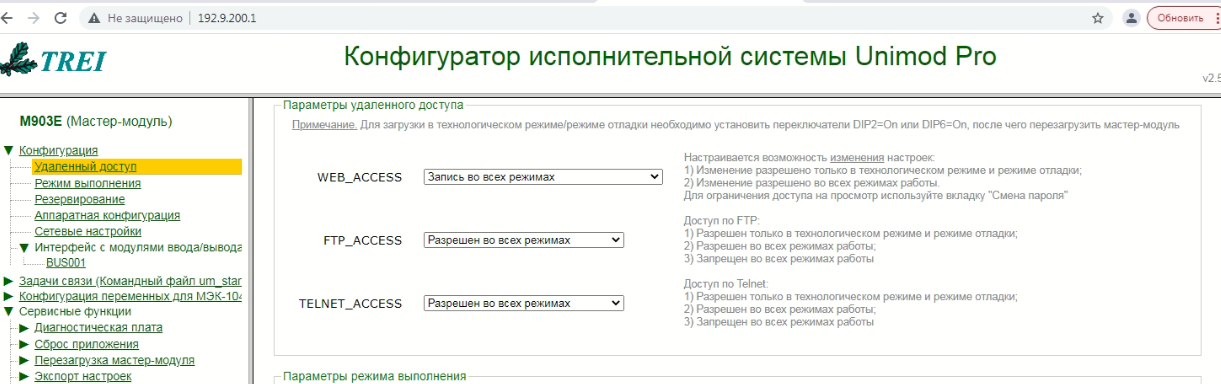

Перед началом заливки исполнительной системы необходимо включить в контроллере FTP сервер и Telnet. Для этого необходимо зайти в его WEB интерфейс по установленному IP адресу, используя любой браузер и включить FTP_ACCESS и TELNET_ACCESS:
Загрузка исполнительной исполнительной системы

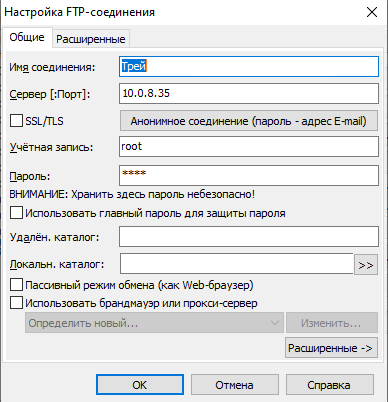

Для загрузки исполнительной системы необходимо подключиться к FTP серверу контроллера (TCP порт по умолчанию - 21). Для этого можно использовать любой FTP клиент - Total Commander, WinSCP, WinRar и т.д.
Логин - root
Пароль - root
После этого подключитесь к контроллеру и перейдите в корневую папку. Затем найдите папку /tmp и перейдите в нее. При этом произойдет автоматический переход в папку /dev/shmem/

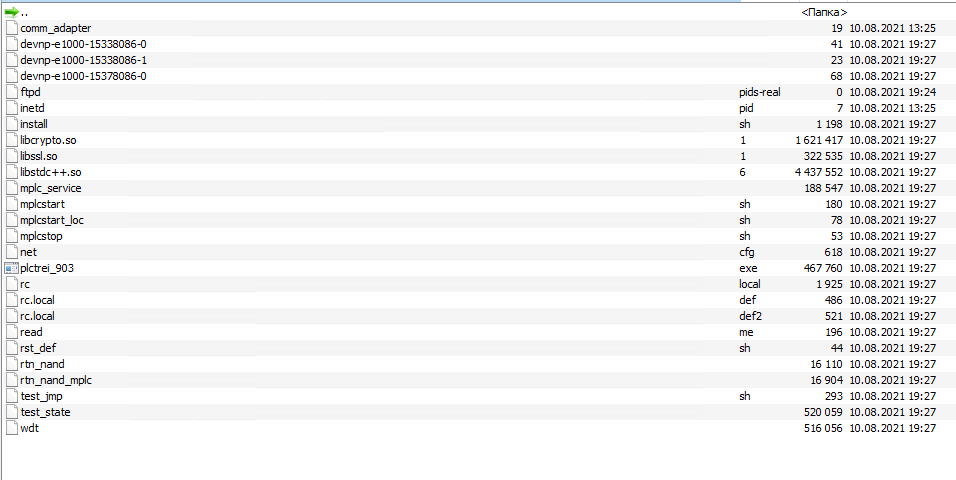

В эту папку необходимо скопировать все файлы исполнительной системы
После этого можно отключиться от FTP и инсталлировать исполнительной систему.
Инсталляция исполнительной системы через Telnet
Инсталляция производится с помощью протокола Telnet. Для работы с ним можно использовать любой подобный клиент, например Putty

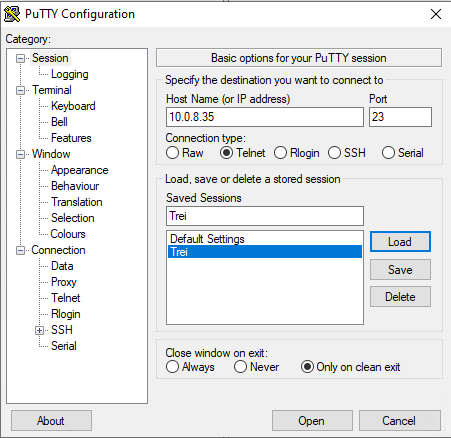

Запускаем программу, указываем IP адрес и тип протокола.
Рекомендуется сразу сохранить введенные настройки под каким нибудь именем (например Trei), после чего нажать на Open.

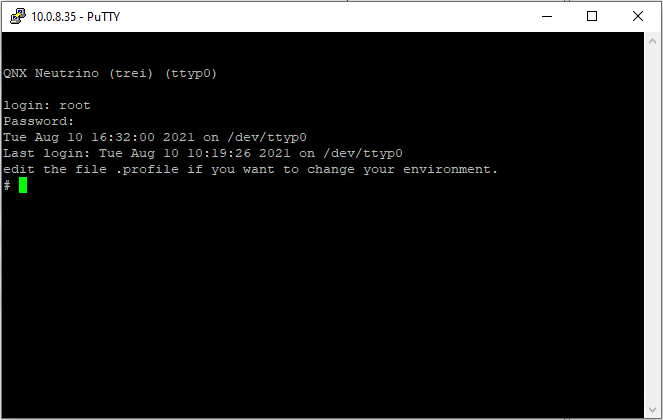

В появившемся окне введите логин и пароль (также как для FTP - root и root).

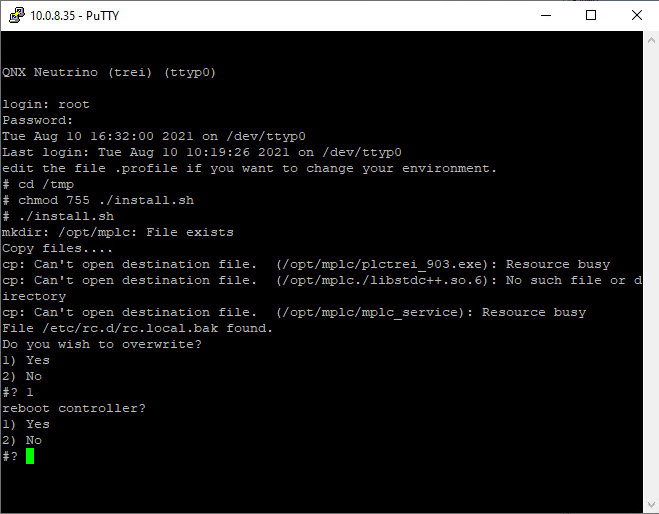

Затем введите последовательно 3 команды, после каждой нажимая Enter:
cd /tmp
chmod 755 ./install.sh
./install.sh
После последней команды начнется инсталляция. На оба вопрос на этапе инсталляции выберите Yes.
Контроллер перезагрузится.
Исполнительная система перенесется в папку /opt/mplc , а из папки tmp файлы удаляются.
После этого можно подключаться к контроллеру штатным средствами MasterSCADA.
