Для управления системой внутри контроллера применяется набор служебных параметров Ресурсы.

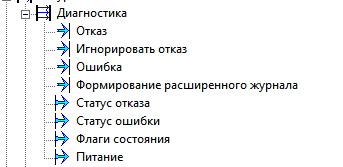

Группа переменных Диагностика:
•Вход Отказ позволяет выставить программный отказ в контроллере или устранить ранее сгенерированный программный отказ.
•Вход Игнорировать отказ позволяет игнорировать отказ (выход всегда будет False).
•Вход Ошибка позволяет выставить программную ошибку в контроллере или устранить ранее сгенерированную программную ошибку.
•Вход Формирование расширенного журнала активизирует вывод в лог HyperTerminal дополнительных сервисных сообщений (обмен с внешними модулями)
•Выход Статус отказа принимает значение "Вкл" при отказе контроллера (программном или аппаратном).
•Выход Статус ошибки принимает значение "Вкл" при обнаружении ошибки в контроллере (программной или аппаратной).
•Выход Питание принимает значение "Вкл" когда на контроллер подано питание. Доступно для контроллеров ОВЕН и позволяет отследить момент выключения питания (например для сохранения значений для горячего рестарта по входу "Сохранение данных").
•Выход Флаги состояния при аппаратном отказе контроллера возвращает битовые значения, указывающие на тип отказа:
Флаг (dec) |
Флаг (hex) |
Тип отказа |
256 |
0x0100 |
ошибка встроенных модулей УСО |
512 |
0x0200 |
ошибка модулей УСО, подключенных по последовательному порту |
1024 |
0x0400 |
ошибка задачи резервирования |
2048 |
0x800 |
если контроллер был заблокирован ключом, то заблокированный контроллер получает данный статус (касается Trei 903) |
4096 |
0x1000 |
ошибка связи с верхним уровнем |
8192 |
0x2000 |
работа в Demo режиме (выдается если на контроллере Demo версия исполнительной системы) |
Смотрите также раздел "Резервирование контроллеров".
Группа переменных Управление:
•Вход Перезапуск по переднему фронту осуществляется перезагрузка контроллера.
•Вход Внеочередной опрос по переднему фронту сигнала с контроллера принудительно идет инициативное подключение к скаде (по Ethernet).
Группа переменных Резервирование:
Группа становится доступной, если на странице свойств "Настройки" Контроллера задана функция "Использовать резервирование".
•Выход Резерв выдает признак того, что контроллер находится в резерве.
•Выход Номер отображает номер контроллера, на котором выполняется программа.
•Выход Запрет на управление имеет значение "Вкл", если оператором выставлен запрет на управление (включен режим блокировки).
•Выход Период межконтроллерного обмена возвращает значение периода, с которым резервный контроллер считывает данные с основного.
•Выход Флаги состояния другого контроллера возвращает состояние резервного контроллера.
Флаг (dec) |
Флаг (hex) |
Описание |
1 |
0x01 |
Отказ |
4 |
0x04 |
Контроллер является мастером |
8 |
0x08 |
Ошибка |
16 |
0x10 |
Конфигурация проекта |
32 |
0x20 |
Запрет управления (на вход DI пришел сигнал запрета управления) |
64 |
0x40 |
Контроллер не ответил на запрос |
Смотрите также раздел "Резервирование контроллеров".
Группа переменных Модем:
Группа становится доступной, если на странице свойств "Настройки" Контроллера задана функция "Использовать GSM модем".
•Выход Сброс модема позволяет увидеть, находится ли модем в состоянии перезагрузки. Во время программной перезагрузки модема можно выполнить его аппаратный перезапуск.
•По переднему фронту параметра Инициативный вызов модем, подключенный к контроллеру, устанавливает связь с верхним уровнем. Если необходимо произвести опрос по инициативе верхнего уровня, необходимо использовать ФБ "Управление контроллером" (раздел "Служебные" Палитры ФБ) - вход Опрос/Опросить.
Смотрите также раздел "Соединение через GSM-модем".
Вход Сохранение данных:
Переменная становится доступной, если на странице свойств "Настройки" Контроллера задана функция "Выполнять архивирование в контроллере" или "Использовать горячий рестарт".
По переднему фронту параметра Сохранение данных на диск контроллера сохраняются архивные данные и данные, которые требуется восстанавливать при рестарте.
Смотрите также раздел "Архивирование в контроллере".
