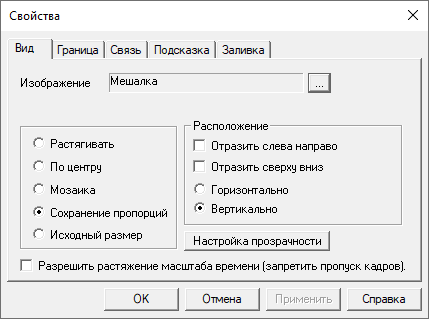

На закладке "Вид" настраивается внешний вид ВФБ Динамический ИМ
Вид:
Элементы управления:
Элемент диалога |
Описание |
Поле ввода "Изображение" |
указывает имя динамического файла (можете выбрать любой файл, нажав на кнопку обзора) |
Флаг "Растягивать" |
задает растягивание изображения по рамке ФБ |
Флаг "По центру" |
задает центрированное расположение изображения |
Расположение |
В зависимости от этих настроек можно добиться любого из восьми положений рисунка: •Горизонтально - нормальное расположение рисунка •Вертикально - повернуть на 90 градусов •Отразить слева направо - зеркально отразить по горизонтали •Отразить сверху вниз - зеркально отразить по вертикали |
Кнопка "Настройка прозрачности" |
вызывает диалог для выбора цвета, который не будет выводиться при отображении картинки |
Флаг "Запретить растяжение масштаба времени (разрешить пропуск кадров)" |
разрешает пропуск кадров динамического изображения |
Примечание: При отсутствии связи у входа ВФБ или работы графического редактора MasterGraph вне среды пакета программ MasterSCADA наследование настроек свойств параметра не работает. В этом случае все свойства индикатора настраиваются непосредственно на страницах свойств. После установления в дереве связи входа ВФБ для импорта всех необходимых настроек следует выполнить команду меню "Сервис/Обновить связи".
