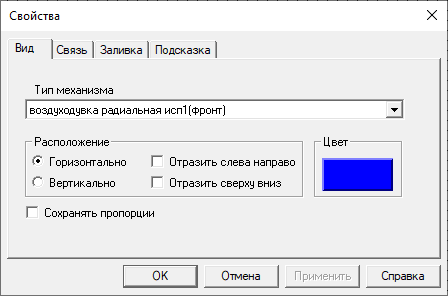

ЭЛЕМЕНТ

НАЗНАЧЕНИЕ

Тип

механизма

В зависимости от выбранного типа отображается тот или иной рисунок

Расположение

В зависимости от этих настроек можно добиться любого из восьми положений рисунка:

•Горизонтально - нормальное расположение рисунка

•Вертикально - повернуть на 90 градусов

•Отразить слева направо - зеркально отразить по горизонтали

•Отразить сверху вниз - зеркально отразить по вертикали

Цвет

Устанавливает основной цвет механизма (цвет корпуса). Как правило, его выбирают в соответствием с цветом технологической среды (трубопровода).

При нажатии на цветную кнопку всплывает стандартный диалог Windows для выбора цвета.

Сохранять пропорции

Если флаг стоит, пропорции рисунка сохраняются.
