Регулирующий клапан с импульсным управлением
Функциональный блок Регулирующий клапан с импульсным управлением способен в режиме исполнения выводить информацию о недостоверности данных на его входах. Данные считаются недостоверными если:
•Хотя бы один из входов ФБ имеет "плохой" признак качества
•Данные входов Открыт, Закрыт и Положение не соответствуют, т.е. если выполняется условие:
((Вход Открыт = "Истина") И (Положение <100%- м.з.)) ИЛИ ((Вход Закрыт = "Истина") И ( Положение > м.з.)
где м.з. - величина мертвой зоны, устанавливаемая на странице свойств ФБ "Настройка".

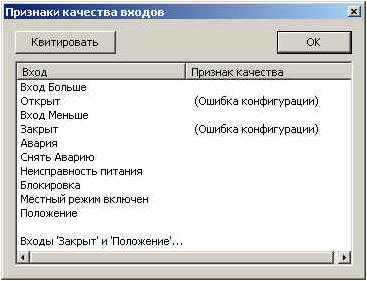

Окно признаков недостоверности данных входов может быть открыто в режиме исполнения при нажатии кнопки "Признаки недостоверности" в окне оператора :
Кнопка "Квитировать" - при нажатии на эту кнопку изображение РК в мнемосхеме перестает быть бледным вплоть до появления новых признаков недостоверности.
