Проект > Элементы дерева объектов > Палитра ФБ > Обработка сигналов

Функциональный блок

Описание:

Следит за значением параметра.

Вид функционального блока в дереве объекта:

Obrabotka_signalov_Contr_p1

Сначала производится контроль скорости изменения параметра. Скорость вычисляется как отношение изменения параметра к промежутку времени, за который произошло это изменение. Если значение скорости отличается от Уставка Скорости более, чем на значение Зона нечувствительности скорости, то есть

•|Уставка скорости – Скорость| > Зона нечувствительности скорости то Результат = 5.

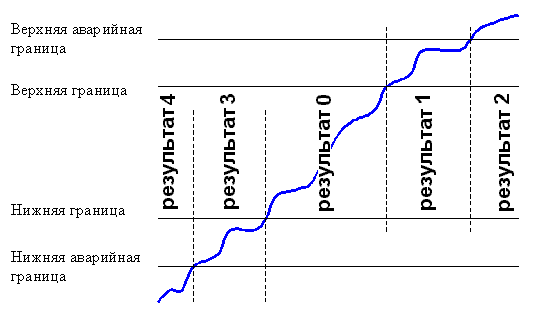

Если же скорость параметра попадает в нужный интервал, то производится контроль самого параметра:

•Если значение параметра Вход меньше Верхней границы и больше Нижней , то Результат = 0.

•Если значение параметра Вход меньше Верхней аварийной границы, но больше Верхней, то Результат = 1.

•Если значение параметра Вход больше Верхней аварийной границы, Результат = 2.

•Если значение параметра Вход меньше Нижней границы, но больше Нижней аварийной, то Результат = 3.

•Если значение параметра Вход меньше Нижней аварийной границы, Результат = 4.

Obrabotka_signalov_Contr_p2

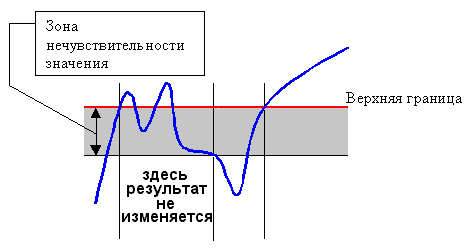

Дополнительные возможности: если параметр изменяется незначительно, результат остается прежним при выполнении следующих условий:

•если значение параметра возрастает и переходит Нижнюю аварийную границу не более чем на величину Зона нечувствительности значения, результат остается равным 4;

•если значение параметра возрастает и переходит Нижнюю промежуточную границу не более чем на величину Зона нечувствительности значения, результат остается равным 3;

•если значение параметра убывает и переходит Верхнюю границу не более чем на величину Зона нечувствительности значения, результат остается равным 2;

•если значение параметра убывает и переходит Верхнюю промежуточную границу не более чем на величину Зона нечувствительности значения, результат остается равным 1;

Это сделано во избежание "дребезга" сигнала вблизи границ.

Obrabotka_signalov_Contr_p3

Входы и выходы:

	ОБОЗНАЧЕНИЕ	ТИП
ВХОДЫ	Вход	Вещественный
	Нижняя граница	Вещественный
	Верхняя граница	Вещественный
	Нижняя аварийная граница	Вещественный
	Верхняя аварийная граница	Вещественный
	Уставка скорости	Вещественный
	Зона нечувствительности значения	Вещественный
	Зона нечувствительности скорости	Вещественный
ВЫХОДЫ	Результат	Целый

Поддерживаемый тип опроса: любой.

Восстановление при рестарте: не требуется.
