Функциональный блок
Описание:

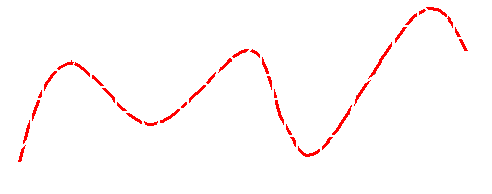

Производит сглаживание входного сигнала.
Вид функционального блока в дереве объекта:
Требуется периодическая дисциплина опроса с периодом опроса ≤ Т фильтра. При больших значениях входной сигнал сглаживается почти до постоянной величины.
Если произошел переход Сброс из "Ложь" в "Истина", то расчет начинается сначала. Изменение Т фильтра равносильно переходу Сброс из "Ложь" в "Истина".
Входы и выходы:
|
ОБОЗНАЧЕНИЕ |
ТИП |
ВХОДЫ |
Вход |
Вещественный |
T фильтра |
Вещественный |
|
Сброс |
Логический |
|
ВЫХОДЫ |
Выход |
Вещественный |
Поддерживаемый тип опроса: периодический
Восстановление при рестарте: не требуется
