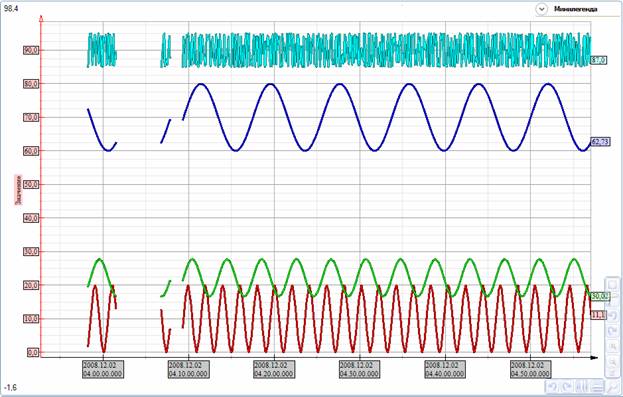

Окно графиков – прямоугольная область, в которой расположены все графические объекты.
Основное контекстное меню окна графиков содержит следующие команды:
- выбор перьев: открывает диалог выбора перьев
- уровень: содержит список шаблонных и пользовательских уровней сложности, на которые у оператора есть права.
В режиме настроек появляются следующие подменю:
- уставки. Содержит команды управления видимостью уставок. Если у активного графика нет уставки - она добавляется. Если есть уставка - она удаляется. Уставка идентифицируется по позиции (значению). Значения уставок из этого списка полностью соответствует значениям границ переменной MasterSCADA, являющейся источником активного графика.
- добавить. Содержит список графических объектов и обработок, которые можно добавить в окно графиков
- удалить подсвеченный объект. Удаляет подсвеченный объект, если это можно сделать
- уровень: содержит список шаблонных и пользовательских уровней сложности, на которые у оператора есть права.
- редактор уровней сложности. Открывает диалоговое окно редактора уровней
- показать связи. Показывает связи выделенных перьев в отдельном тренде
- воспроизведение. Включает режим воспроизведения истории.
