Отображение сообщений в графическом виде возможно только в уровне сложности "Журнал продвинутый" для журнала и "Тренд продвинутый" для тренда, причем для тренда должен быть включен опрос сообщений в общих настройках. Отображение сообщений в графическом виде производится в окне графиков при помощи графических объектов "график событий" и "линейный график состояний".

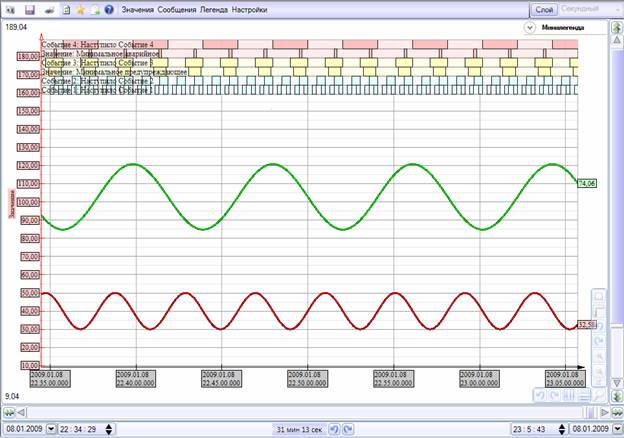

График событий расположен над окном графиков и отображает безусловные сообщения в виде точек.
Линейный график состояний отображается в виде прямоугольников, сгруппированных по источниках в порядке убывания приоритета сообщения.
Если два события отображаются на экране слишком близко – они сливаются в одно большое событие, это позволяет рассматривать происходящие процессы в разных масштабах времени.

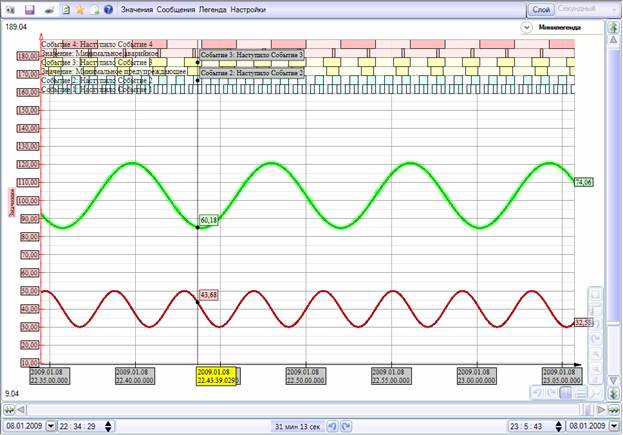

В режиме вертикального курсора отображаются срезы линейного графика состояний в следующем виде:
