Панель настроек служит для отображения настроек текущего выбранного объекта.
Панель настроек отображается в режиме настроек
Панель настроек может отображать настройки:
- общие настройки тренда
- выбранного графического объекта.
- выбранного фильтра сообщений

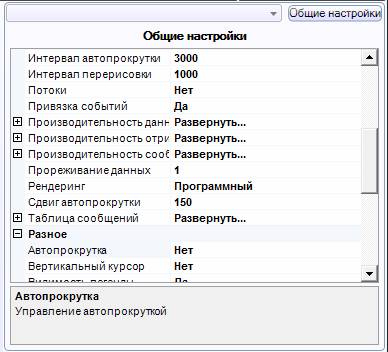

Выбор общих настроек тренда для изменения производится нажатием на кнопку "Общие настройки" в панели настроек
Выбор графического объекта для изменения его настроек может производиться следующими способами:
- кликом мыши в окне графиков по объекту
- выбором объекта в панели перьев или панели разметки

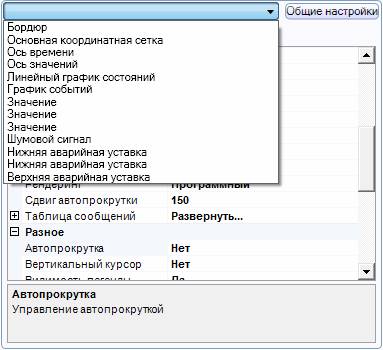

- выбором объекта из выпадающего списка в панели настроек (только для режима тренда)
Выбор фильтра сообщений для редактирования настроек производится:
- кликом мыши по фильтру в панели выбора сообщений
- выбором объекта из выпадающего списка в панели настроек (только для режима журнала)
Выбор нескольких объектов осуществляется при зажатой кнопке Ctrl
В панели настроек существует возможность работать с умолчаниями настроек (умолчания настроек заданы для всех графических объектов). Редактирование умолчаний позволяет установить значение настройки одновременно для всех объектов данного типа, если это значение не было переопределено в объекте.

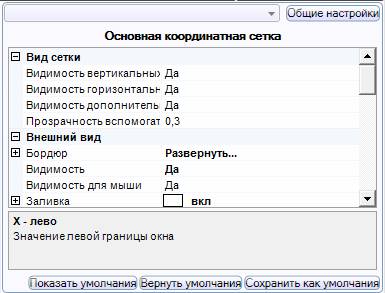

Ниже приведены настройки объекта, имеющего умолчания:
Внизу панели настроек для такого объекта доступны кнопки:
- показать умолчания: отображение настроек по умолчанию
- вернуть умолчания: применение настроек по умолчанию к данному объекту. При этом все переопределенные настройки сбрасываются к умолчаниям
- сохранить как умолчания: сохраняет настройки текущего объекта как умолчания

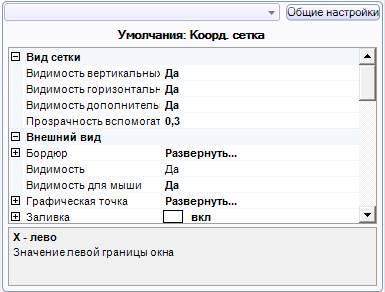

Ниже приведены настройки умолчаний объекта (при нажатии на кнопку "показать умолчания")
Настройки, которые были переопределены – выделяются жирным шрифтом. Настройки, которые наследуются от умолчаний, отображаются обычным шрифтом. При изменении умолчанию такие настройки будут также изменены.
