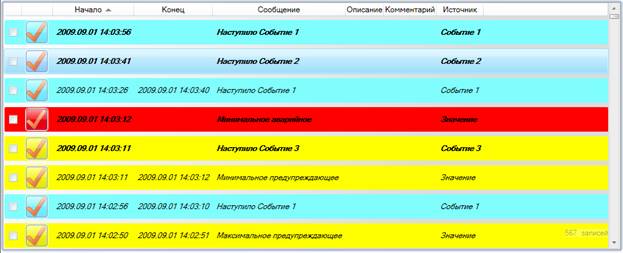

Таблица сообщений служит для отображения списка сообщений в табличном виде.
Неквитированные сообщения (сообщения, прочтение которых оператор не квитировал, то есть не подтвердил) отображаются курсивом,
Активные (актуальные) сообщения (сообщения, события которых еще не завершены) отображаются жирным шрифтом.

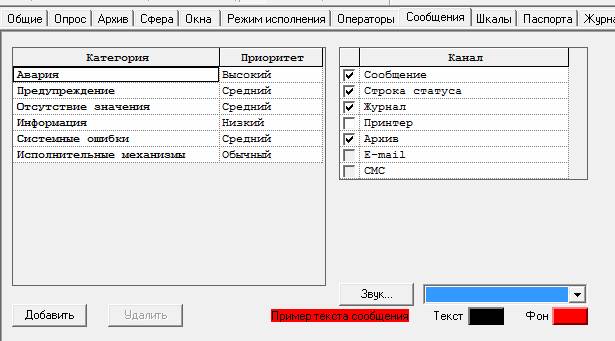

Внешний вид сообщения (цвет фона и текста сообщения) задается при определении категории на закладке "Сообщения" узла "Система" дерева системы MasterSCADA.
В таблице сообщений отображается следующая информация:
- признак пометки сообщений. Служит для временной пометки сообщений с целью дальнейшего анализа.
- кнопка квитирования сообщения. По нажатию кнопки соответствующее сообщение помечается как квитированное
Остальные столбцы являются опциональными.
Их видимость задается из контекстного меню таблицы сообщений
Видимость может быть включена для следующих столбцов:
- начало: отображает время формирования сообщения
- конец: отображает время закрытия сообщения
- сообщение: отображает текст сообщения
- описание: отображает описание сообщения. Задается на закладке "Общие" у переменной MasterSCADA
- комментарий: отображает комментарий. Задается на закладке "Общие" у переменной MasterSCADA
- источник: отображает источник, сформировавший сообщение
- изменения
- новое состояние: отображает состояние сообщения
- объект: объект, содержащий источник сообщения
- последнее квитирование: время последнего квитирования
- оператор: оператор, квитировавший сообщение
- тип сообщения: отображает тип сообщения
- тип источника: отображает тип источника
- категория: отображает категорию сообщения
- приоритет: отображает приоритет сообщения
- условие: отображает условие формирование сообщения
- подусловие: отображает подусловие отображения сообщения
- качество: отображает качество сообщения
- квитирование возможно: отображает возможность квитирования сообщения
- идентификатор: уникальный идентификатор сообщения
- примечание: примечание, введенное оператором во время квитирования
Контекстное меню таблицы сообщений содержит следующие команды:
- столбцы: управление видимостью столбцов
- квитировать: возможность квитирования текущего сообщения, выделенных сообщений или всех сообщений с полем ввода комментария
- навигация: возможность установки масштаба времени таким образом, чтобы правая граница времени соответствовала концу текущего сообщения или чтобы левая граница сообщения – началу, или и то и другое
- показать источник: открывает новый тренд с источником сообщения или с источником и связями. Также возможно открытие тренда в режиме таблицы
Квитирование выделенных сообщений с примечанием по умолчанию также можно сделать при помощи Ctrl-Enter
Пользовательский интерфейс таблицы сообщений соответствует общему интерфейсу таблиц. Для таблицы сообщений рекомендуется применять множественную сортировку по двум столбцам. Например, первичная сортировка по убыванию столбца "Конец", а вторичная сортировка по убыванию столбца "Начало". Это необходимо, так как времени конца у сообщения может не быть, а следовательно сортировка по столбцу "Конец" не определена и позиция сообщения в таблице строго недетерминирована.
