Входы ФБ:
|
Имя |
Тип |
Примечание |
Входы |
Включить рекуператор |
Лог. |
Команда. При значении «1» запускает рекуператор. |
Общая авария |
Лог. |

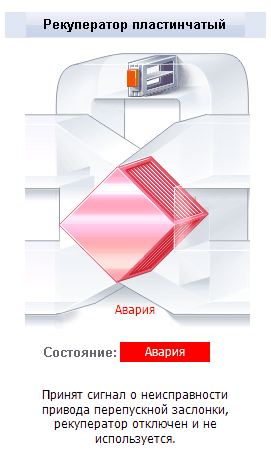

Команда. Если «1», то на мнемосхеме появляется аварийное предупреждение этого ФБ. |
|
Ограничение |
Лог. |
Команда, используемая для индикации режима ограничения мощности рекуператора. |
|
Заморозка |
Лог. |
Команда, используемая для определения возможного обмерзания рекуператора. |
|
%Прогрева |
Цел. |
Отображает мощность прогрева пластинчатого рекуператора. |
|
Динамические настройки ФБ |
Включить ФБ |
Лог. |
Значение «1» определяет, будет ли этот элемент использоваться в конкретной вентиляционной установке. |
ФБ используется |
Лог. |
Информирует о текущем состоянии объекта. Определяет, используется ли в данное время пластинчатый рекуператор. |
|
Параметр |
ПараметрN |
Вещ. |
На этот вход подается значение того параметра, который должен будет отображаться на графике в информационном окне ФБ. Число параметров определяется на странице свойств «Настройки». Число графиков не превышает трех. |
Выходы ФБ:
|
Имя |
Тип |
Зависимости (Формулы, связи) |
Примечание |
Выходы |
Включен ФБ |
Лог. |
«Включить ФБ» = 1 |
|
Информационные выходы* |
Рекуператор не используется |
Лог. |

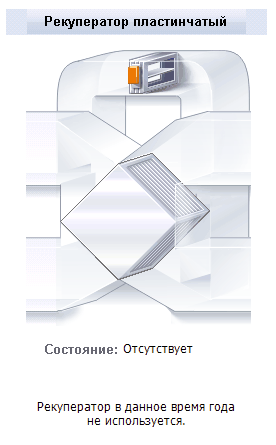

«Включить ФБ» = 1 и «ФБ используется» = 0
|
|
Рекуператор запущен |
Лог. |
«ФБ используется» = 1 И «Включить рекуператор» = 1 И %Прогрева>0 |
|
|
Рекуператор остановлен |
Лог. |

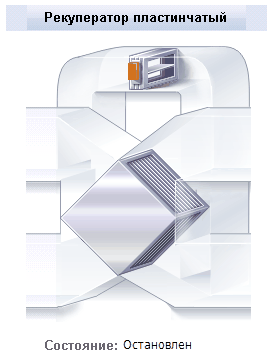

«ФБ используется» = 1, «Включить рекуператор» = 0 |
|
|
Рекуператор прогрев |
Лог. |
«Заморозка» = 1 |

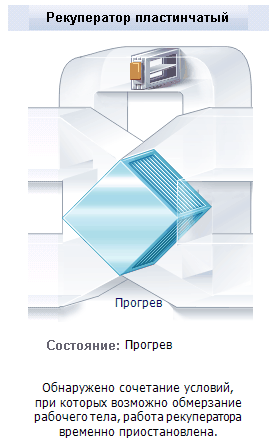

Мигает надпись «Прогрев» |
|
Аварийные выходы* |
Общая авария |
Лог. |
«Общая авария» = 1. |
Мигает надпись «Авария» |
Индикатор мощности* |
Включить (базовый) |
Лог. |
«ФБ используется» = 1 «Включить рекуператор» = 1 |
|
Цвет зеленый |
Лог. |
«Включить (базовый)» = 1, «Ограничение» = 0 |
|
|
Цвет желтый |
Лог. |
«Включить (базовый)» = 1, «Ограничение» = 1 |
|
|
Нагрев |
Лог. |
«%Прогрева» |
Отображается текущее значение мощности нагрева |
* - Наличие групп выходов настраивается на странице свойств ФБ «Настройки».
** - Во всех последующих выходах в логике вход «Включить ФБ» = 1. В противном случае, ФБ на мнемосхеме отображаться не будет.
Смотрите также:
•Описание ФБ "Пластинчатый рекуператор"
Примечание: ФБ возможно использовать только при наличии дополнительной опции. Обратитесь в службу технической поддержки.
