Обработка "Интеграл" имеет особенности при обработке плохих признаков качества.
При включении обработки "Интеграл" появляется дополнительное поле – Настройка. В данном поле можно задать, как обрабатывать плохие признаки качества.
Доступны 4 режима:

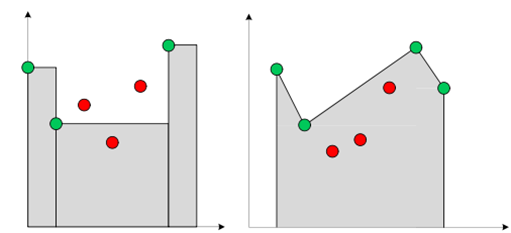

Игнорировать – в этом случае интервал с плохими признаками вычисляется, на основе хороших значений. Если используется метод левых прямоугольников, то интервал вычисляется на основе последнего хорошего значения, а если метод трапеций – то между хорошими значениями проводится линия, и вычисляется площадь получившийся трапеции:

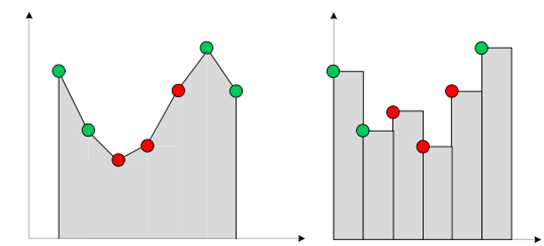

Игнорировать признак – в этом режиме, вычисляется площадь всех интервалов независимо от признака качества.

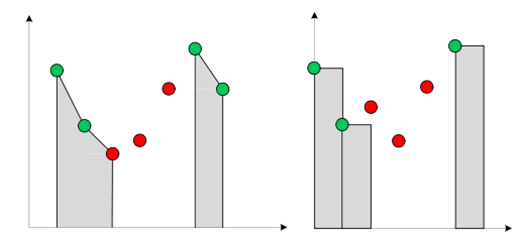

Исключать недостоверные области – в этом случае вычисляется площадь интервала, содержащем хорошее и плохое значение, от последнего хорошего, до первого плохого значения. Площади интервалов с остальными плохими значениями не вычисляются.
Настройка – позволяет произвести гибкую настройку способа интегрирования. При включении данного режима, становятся активными настройки "Режим интегрирования" и "Игнорировать значения".
Режим интегрирования - определяет способ интегрирования плохих значений. Доступны следующие настройки - Интегрировать до, Интегрировать после, Интегрировать весь, Не интегрировать.
На интервале времени может возникнуть ситуация когда на нем присутствуют значения с разными признаками недостоверности – например, значения категории Bad и Uncertain, имеющие разные настройки. Общий алгоритм вычисления результата интегрирования следующий:
1) Если 2 соседние точки "хорошие", то интеграл считается по этим значениям
2) Если одна точка "плохая", другая "хорошая", то учитывается настройка для плохого признака.
3) Если обе плохие, то область будет интегрироваться только, если настройки обеих точек указывают, что ее необходимо считать.
Далее приведены все возможные комбинации настроек "Метод интегрирования",
"Режим интегрирования" (плохих значений) и "Игнорировать значения".
Зелеными точками обозначены значения в архиве имеющие хороший признак качества, красными – плохой.
Способ вычисления – метод левого прямоугольника.
Левый прямоугольник – Игнорировать – Интегрировать весь |
|
|
В этом режиме, площадь интервала с плохими значениями считается по последнему корректному значению. |
Левый прямоугольник – Игнорировать – Не интегрировать |
|
|
В этом режиме, площадь интервала с плохими значениями не вычисляется. |
Левый прямоугольник – Игнорировать – Интегрировать до |
|
|
В этом режиме, вычисляется площадь интервала от последнего хорошего, до первого плохого значения. Площади интервалов с остальными плохими значениями не вычисляются. |
Левый прямоугольник – Игнорировать – Интегрировать после |
|
|
В этом режиме, вычисляется площадь интервала от последнего плохого, до первого хорошего значения (по значению последнего хорошего значения). Площади интервалов с остальными плохими значениями не вычисляются. |
Левый прямоугольник – Не игнорировать – Интегрировать весь |
|
|
В этом режиме, вычисляется площадь всех интервалов независимо от признака качества. |
Левый прямоугольник – Не игнорировать – Не интегрировать |
|
|
В этом режиме, площадь интервала с плохими значениями не вычисляется. |
Левый прямоугольник – Не игнорировать – Интегрировать до |
|
|
В этом режиме, вычисляется площадь интервала от последнего хорошего, до первого плохого значения. Площади интервалов с остальными плохими значениями не вычисляются. |
Левый прямоугольник – Не игнорировать – Интегрировать после |
|
|
В этом режиме, вычисляется площадь интервала от последнего плохого, до первого хорошего значения (по значению последнего плохого значения). Площади интервалов с остальными плохими значениями не вычисляются. |
Способ вычисления – метод трапеций
Трапеция – Игнорировать – Интегрировать весь |
|
|
В этом режиме, между последним хорошим значением, и первым хорошим значения проводится прямая линия. Затем вычисляется площадь сформированной трапеции |
Трапеция – Игнорировать – Не интегрировать |
|
|
В этом режиме, интервалы с плохими значениями не вычисляются. |
Трапеция – Игнорировать – Интегрировать до |
|
|
В этом режиме, между последним хорошим значением, и первым хорошим значением проводится прямая линия. Затем вычисляется площадь сформированной трапеции ограниченная последним плохим значением. |
Трапеция – Игнорировать – Интегрировать после |
|
|
В этом режиме, между последним хорошим значением, и первым хорошим значением проводится прямая линия. Затем вычисляется площадь сформированной трапеции ограниченная последним плохим значением. |
Трапеция – Не игнорировать – Интегрировать весь |
|
|
В этом режиме, вычисляется площадь всех интервалов независимо от признака качества. |
Трапеция – Не игнорировать – Не интегрировать |
|
|
В этом режиме, площадь интервала с плохими значениями не вычисляется. |
Трапеция – Не игнорировать – Интегрировать до |
|
|
В этом режиме, между последним хорошим значением, и первым плохим значением проводится наклонная линия, после чего вычисляется площадь сформированной трапеции. Остальные интервалы с плохими значениями игнорируются. |
Трапеция – Не игнорировать – Интегрировать после |
|
|
В этом режиме, между последним плохим значением, и первым хорошим значением проводится наклонная линия, после чего вычисляется площадь сформированной трапеции. Остальные интервалы с плохими значениями игнорируются. |
