Все переменные в MasterSCADA (переменные объектов, OPC-серверов, входы-выходы контроллеров, входы-выходы ФБ) имеют одинаковые настройки хранения архива и выполняются на вкладке Архив. Переменные и входы-выходы ФБ, принадлежащих объекту, хранятся в его архиве с настройками, унаследованными от объекта и от выбранной для данной переменной шкалы, но также имеют при этом и возможности индивидуальной перенастройки.
Архивировать переменную или нет - определит установка одноименного флажка. По умолчанию архивация переменной выключена. Ее можно включить вручную, установив данный, либо она включается автоматически при перетаскивании переменной на тренд.
Примечание. Если переменная, для которой архивирование вообще не было задано, в режиме исполнения будет помещена оператором на тренд, то она автоматически будет поставлена в режим архивирования в оперативной памяти.

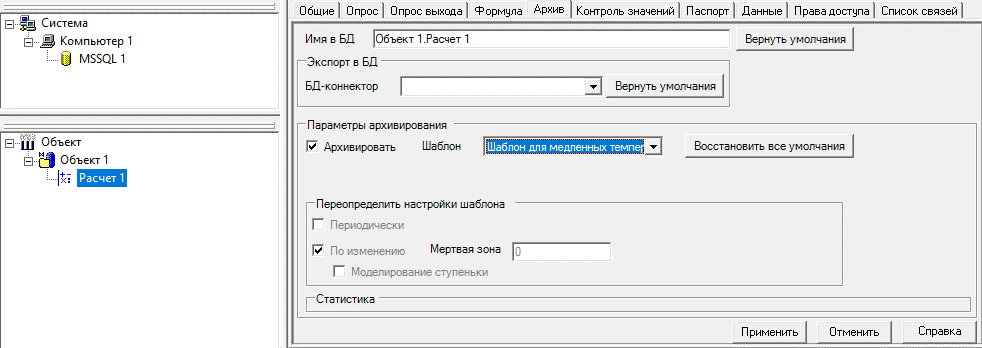

В поле со списком Шаблон можно выбрать один из шаблонов архивирования. Кроме этого, можно переопределить для выбранной переменной некоторые настройки шаблона: способ записи (периодический и/или по изменению) и мертвую зону (для записи по изменению).
Возможны следующие способы записи значений параметра в архив:
•Периодически - архивировать с заданным периодом (если = 0, то значения пишутся на каждом опросе). Следует помнить, что при периодической архивации, отслеживается изменение метки времени – если изменение метки времени превысило установленное значение, оно записывается в архив. Однако, если переменная не меняется, то и ее метка времени не меняется, а значит значение записываться не будет. Т.е. в режиме архивации Периодически запись производится не строго через заданное время, а с интервалом не менее чем указанное время.
•По изменению - архивировать при изменении более, чем на заданную мертвую зону. Именно этот режим используется по умолчанию, и является рекомендованным к использованию.

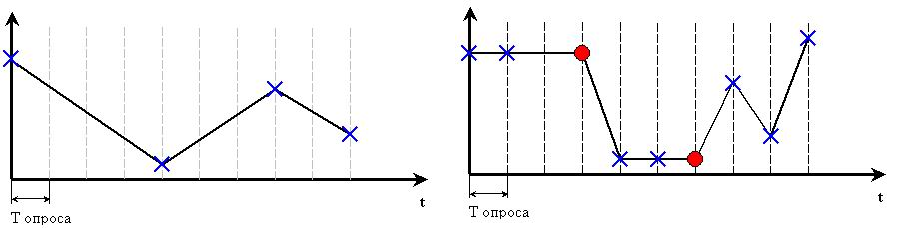

При установке флага Моделирование ступеньки, выполняется искусственная запись в архив еще одного значения, равного значению предыдущей записи, но предваряющего (на один период) новую запись. Данная настройка необходима для тех параметров, которые могут ступенчато менять свое значение (в течении одного цикла) – это различные "быстрые" параметры (например давления), а также уставки. Отсутствие этой настройки приводит к тому, что графически изменение параметра (тренд) выглядит как ломаная, соединяющая все записанные значения. При наличии настройки мы увидим ряд "ступенек" - горизонтальных линий ("уровней" параметра) со ступенчатым переходом со старого уровня на новый. На картинке слева – график с выключенном флагом Моделирование ступеньки, а справка – в с включенным. Красным отмечены искусственно добавленные точки архива.
Вы можете одновременно использовать настройки Периодически и По изменению. В этом случае на каждом опросе для выполнения архивирования достаточно срабатывания любого из этих условий: если с последнего архивирования прошло больше времени, чем "Период", либо если значение изменилось на мертвую зону, оно архивируется. В отдельном разделе документации приведены рекомендации по настройкам архивации, в том числе настройкам мертвых зон.
