Архивные данные (независимо от места хранения) можно экспортировать, используя модуль Тренд. При этом возможен экспорт в текстовый формат csv (может открываться, например через Excel), либо в различные графические форматы - как векторные (xps), так и растровые (bmp,wdp,jpg,tiff, gif, png).
Экспортировать данные можно в ручном и автоматическом режиме. В ручном режиме сохраняются данные, которые отображаются в окне графиков в текущий момент времени.
Чтобы экспортировать данные в графическом формате, оператору нужно нажать на кнопку Сделать снимок в окне Сохранение скриншота.

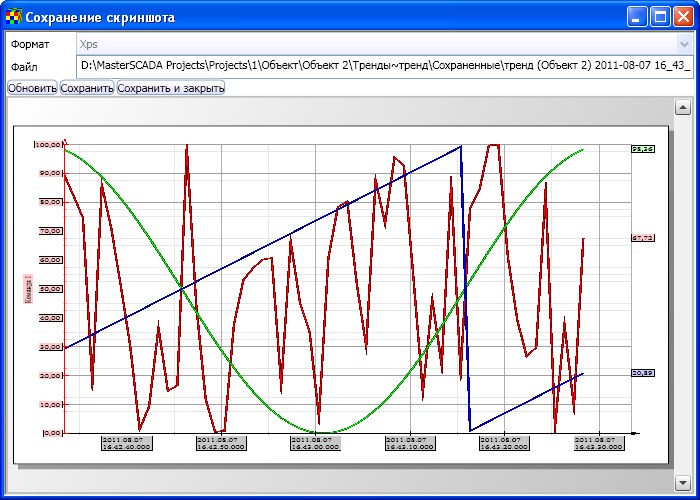

Из списка нужно выбрать – сделать снимок экрана (в этом случае сохранятся все имеющиеся в окне тулбары, кнопки, полосы прокрутки) или снимок графиков (в этом случае сохранится только окно, содержащее графики). Появится окно сохранения скриншота, в котором можно задать формат сохранения (тип файла) и путь сохранения.
Если необходимо сохранить данные в текстовом формате, то необходимо нажать на кнопку Экспорт значений.
После чего появится окно, в котором нужно выбрать путь для сохранения файла.

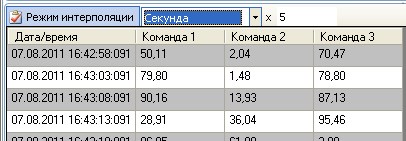

При сохранении в текстовом формате можно также задать интервал, с которым в файл будут сохраняться записи данных. Для этого нужно активизировать панель значений, нажав на кнопку Значения. Затем нужно включить режим интерполяции и задать интервал для вывода строк. С этим интервалом данные и будут сохраняться в файл.
Для автоматического сохранения данных нужно использовать специальный ФБ Управление документом, который находится на закладке Служебные Палитры ФБ.

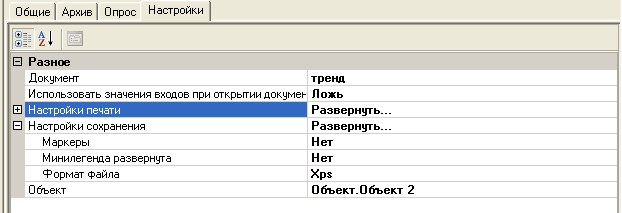

На закладке Настройки, в поле Документ нужно задать тренд, с которым планируется работать. Появятся дополнительные группы на закладке, а также дополнительные входы у ФБ в дереве объектов. На закладке настройки можно задать настройки для всех форматов сохранения.
Для сохранения файла в режиме исполнения, нужно использовать группу входов Сохранить. На вход Имя файла подается полный путь для сохранения, включая расширение (например, C:\графики\давление.jpg), если указать относительное имя (давление.jpg) то файл сохранится в папку проекта. Необходимо обязательно указывать расширение файла – именно по нему определяется формат, в котором будут сохраняться данные. Таким образом, подавая разное расширение на вход Имя файла можно, используя один ФБ Управление документом сохранять данные в разные форматы.
Диапазон сохранения данные определяется значениями на входах Дата С и Дата По. Сохранение файла запускается по переднему фронту на входе Сохранить.
Для автоматизации сохранения можно использовать расписание.
Пример сохранения графика по расписанию, подробно разобран во втором видеопримере. Его можно скачать или просмотреть с нашего сайта:
