Существует три типа связи: связь с элементом дочернего объекта, внутренняя связь и внешняя.
Внутренняя связь осуществляется между элементами, которые находятся внутри текущего объекта на первом уровне вложенности.
На схеме отображаются одним из следующих способов:
•Линиями, если выход находится левее входа.
•Цифрами (маркерами), если выход находится правее входа
Пример:

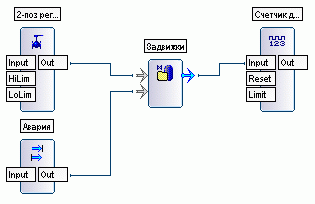

Связь с элементом дочернего объекта осуществляется между элементом текущего объекта и элементом дочернего объекта, и выглядит на схеме аналогично внутренней связи. При этом, дочерний объект отображается в виде блока, имеющего входы и выходы, которые представляют входы и выходы вложенных в него элементов. Входы/выходы дочернего объекта могут отображаться одним из двух способов:
•Серым цветом - если связь установлена со входом/выходом функционального блока, входящего в состав дочернего объекта (или любого другого объекта, принадлежащего дочернему)
•Синим цветом - если связь установлена с любой из переменных, принадлежащих непосредственно дочернему объекту.
Пример:
Внешняя связь осуществляется между элементом текущего объекта и элементом, не входящим ни в данный объект, ни в любой из дочерних . В этом случае связь отображается цифрой помещенной в круг.
Пример:
