Организация связи между деревом Системы и деревом Объектов такая же, как и при работе с переменными OPC DA серверами или, например, с переменными контроллеров, запрограммированных при помощи MasterPLC. По предыдущим главам мы помним, что связь между элементом дерева Системы и элементом дерева Объектов должна быть только одна. Создается она, когда мы перетаскиваем ЛК мыши одну переменную на другую. Напоминаем, что возможно и групповое перетаскивание, при этом в дереве Объектов автоматически создаются переменные типа Значение, связанные с ОРС HDA сервером.

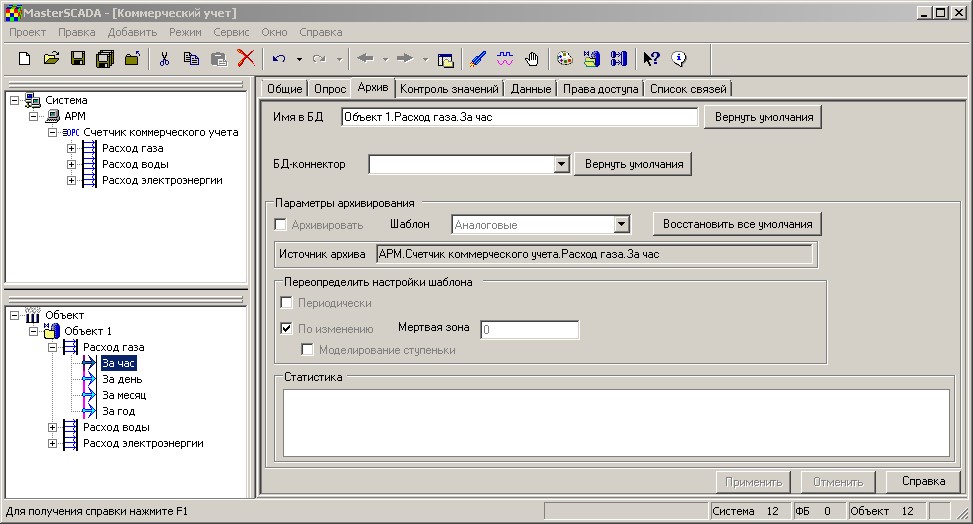

Обратите внимание на настройку: Архивирование у связанных между собой переменных. Когда мы создаем ОРС HDA переменную в дереве Системы, флаг: Архивировать на странице свойств Архив устанавливается автоматически. Согласитесь, что не имеет смысла получать архивные данные из прибора и не сохранять их. Вопрос, а как поступить с данной настройкой у связанных переменных в дереве Объектов? Если указанный флаг будет установлен, то у данной переменной будет создаваться собственный архив данных, в который будет попадать только последнее значение, полученное в запросе к OPC HDA, а не весь массив значений. Если флаг отсутствует, то тогда переменная в дереве Объектов свой архив иметь не будет, а при использовании данной переменной в архивных функциях переменной Расчет или на Тренде, MasterSCADA будет обращаться к архиву связанной с ней переменной, т.е. к тегу ОРС HDA сервера.
Важно! Флаг Архивирование, на странице свойств переменной Значение, связанной с ОРС HDA, должен быть снят.
Тренд - самый быстрый способ просмотреть накопленные архивы.
На странице свойств Объекта Тренды создайте новый документ. Перетащите в него переменные из дерева объектов. Сохраните проект и перейдите в режим исполнения. После получения данных из прибора они будут показаны на тренде. Возможно, при первом просмотре потребуется пролистать тренд назад, чтобы увидеть данные, т.к. они будут поступать в архивы "задним числом".

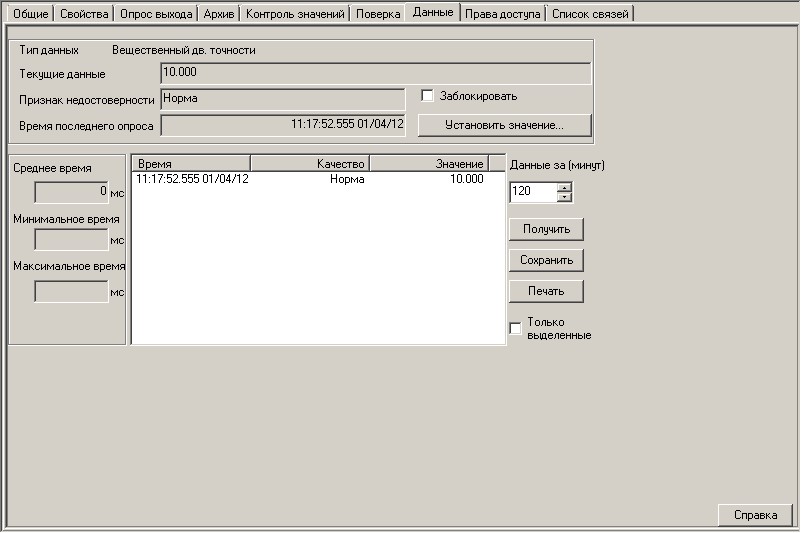

Во время пуско-наладочных работ или, когда пользователь только начинает работать с OPC HDA сервером и тестирует работу системы, оперативно просмотреть архивы по каждой OPC HDA переменной можно на их страницах свойств Данные. В таблице отображаются все данные, которые поступают от сервера. Чтобы просмотреть последние данные, заполните поле Данные за (минут) значением интервала времени, за который вы хотите просмотреть данные. Отображаемые данные вы можете сохранить для дальнейшего анализа в формате CSV либо распечатать. Для этого нажмите соответствующие кнопки.
