ЭЛЕМЕНТ

ОПИСАНИЕ

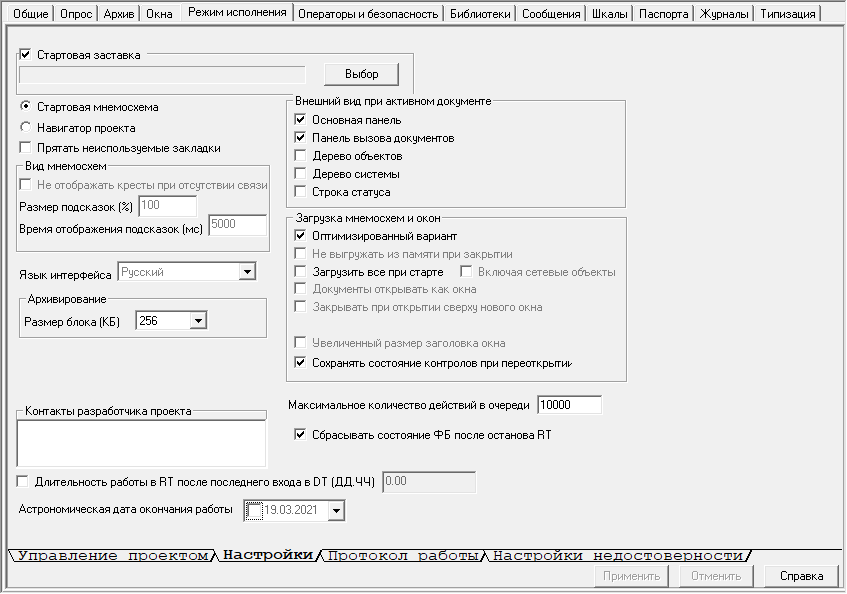

Стартовая заставка

предоставляется возможность при старте режима исполнения вывести на экран какой-либо точечный рисунок (стартовую заставку)

•кнопка "Выбор" выводит стандартный диалог, где выбирается файл с рисунком

•поле содержит путь и имя выбранного файла.

Группа "Вид после старта"

•кнопка "Стартовая мнемосхема" - при переходе в режим исполнения включается мнемосхема, которую назначили стартовой. Переход к редактированию Стартовой мнемосхемы для конкретного компьютера происходит на закладке Окна у свойств Компьютера

•кнопка "Навигатор проекта" - при переходе в режим исполнения на экране отображаются страницы свойств элементов в режиме исполнения.

•Флаг "Прятать неиспользуемые закладки" - если установлен этот флаг, в режиме исполнения не будет закладок, на которых нет элементов управления, необходимых в режиме исполнения. В противном случае будут отображаться все закладки, которые есть в режиме разработки.

Группа "Внешний вид при активном документе"

Отмечается флажками что показывать:

•Основная панель (панель инструментов)

•Панель вызова документов

•Дерево объектов

•Дерево Системы

•Строка статуса

Группа "Вид мнемосхем"

Флаг "Не отображать кресты при отсутствии связи"  - в сетевом проекте, при пропадании связи с компьютера на котором исполняется открытая мнемосхема, все элементы помечаются крестом. Данный флаг позволяет выключить данное поведение.

Поле "Размер подсказок" - поле позволяет увеличить, уменьшить или отключить (вводом 0) размер всплывающих подсказок на мнемосхеме.

Поле "Время отображения подсказок" - в течении заданного времени всплывающая подсказка отображается на мониторе.

Группа "Загрузка мнемосхем и окон"

Флаг "Оптимизированный вариант" - данная настройка предназначена для ускорения открытия мнемосхем. Для этого статические контролы (безоконные контролы, не имеющие входов динамизации) вносятся в фоновую картинку (Res/_static.tiff в папке окна объекта), тем самым уменьшая количество отображаемых контролов.

Флаг "Не выгружать из памяти при закрытии" – при закрытии окна оно только скрывается, но не выгружается из памяти целиком, что позволяет быстрее его отобразить при следующем открытии.

Флаг "Загрузить все при старте" -  при переходе в RT все окна открываются в скрытом режиме (сделано для того чтобы первое открытие было быстрым). Также нужно указать какие именно окна нужно загружать при старте - данная настройка производится в окне настроек окна.

Флаг "Включая сетевые объекты" - если настройка выключена, то происходит загрузка только окон исполняемых в объекте данного компьютера, в противном случае загружаются в том числе окна исполняемые на других компьютерах. Данная настройка нужна для клиентских компьютеров, на которых, как правило, используются не собственные окна, а окна исполняемые в объектах на сервере.

Флаг "Документы открывать как окна" - если для мнемосхем задан режим открытия "Документ", то они открываются как окна без заголовка и рамки (это необходимо для использования предыдущих двух настроек).

Флаг “Закрывать при открытии сверху нового окна"  - если новое окно открывается на месте существующего, предыдущее окно, в свою очередь, закрывается. У окон не должно быть заголовка и задано смещение. Пример реализации такого интерфейса можно скачать по данной ссылке.

Флаг "Увеличенный размер заголовка окна" - настройка определяет размер заголовка окна:

Флаг "Сохранять состояние контролов при переоткрытии" - данная настройка предназначена для сохранения состояния контролов на мнемосхеме. Если флаг стоит, то при переоткрытии окна в режима исполнения состояние контрола восстановится.

Список "Размер блока (Кб)"

Настройка определяет размер одного файла при архивации в файловый архив. См. Архивация данных

Флаг "Длительность работы в RT после последнего входа в DT"

При включении данного флага можно указать продолжительность работы проекта в режиме исполнения (в днях и часах) после последнего входа в режим разработки. По истечении данного времени проект будет остановлен со специальным всплывающим сообщением и больше не может быть запущен до повторного входа в DT или отключения контроля длительности работы.

Функция работает только при запуске проекта минуя режим разработки - т.е. по запуску vav файла или ярлыку (см. Запуск проекта из командной строки)

Флаг "Астрономическая дата окончания работы"

При включении данного флага можно указать дату, после которой проект остановится, выдав специальное всплывающее сообщение, и более не может быть запущен, до отключения данной функции контроля.

Функция работает только при запуске проекта минуя режим разработки - т.е. по запуску vav файла или ярлыку (см. Запуск проекта из командной строки)

Поле "Контакты разработчика проекта"

В данном поле можно указать контакты разработчика проекта. Если включен контроль длительности работы проекта, то содержимое поля будет выводится во всплывающее окно.

Язык интерфейса

Документацию по локализации MasterSCADA можно посмотреть здесь:

Program Files\MPSSoft\MasterSCADA\Doc\Локализация MasterSCADA.pdf

Флаг "Сбрасывать состояние ФБ после останова RT"

При отключении данного флага, если был произведен запуск в режим исполнения из режима разработки, то функциональные блоки не выгружаются из оперативной памяти после остановки режима исполнения. Это существенно ускоряет повторный запуск.

Рекомендуется включать при разработке крупных проектов.
