Основное назначение данной вкладки - настройка внешнего вида текстовых контролов при недостоверных признаках качества ("Нет связи", "Ошибка датчика", "Ошибка устройства" и т.д.

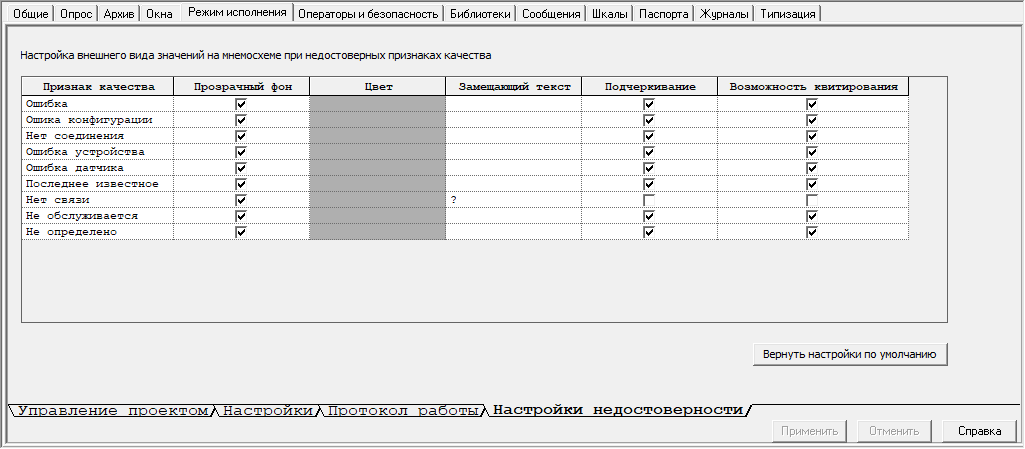

Вид окна:
На данной вкладке располагается таблица, в которой перечислены основные признаки качества используемые в MasterSCADA (см. Признаки качества), для каждого признака качества можно настроить индивидуальные настройки внешнего вида при недостоверном признаке качества - цвет фона, замещающий текст, возможность квитирования и т.д.
Название свойства |
Описание |
Признак качества |
Признак качества для которого производится настройка. |
Прозрачный фон |
Если установлен данный флаг, то используется прозрачный фон контрола - то есть настройки цвета на него не влияют. Данный режим используется по умолчанию, для совместимости со старыми проектами. |
Цвет |
Цвет фона контрола при недостоверном признаке качества. Нажатие на данное поле откроет диалоговое окно задания цвета. |
Замещающий текст |
Текст который будет замещать получаемое значение при недостоверном признаке качества. Примечание. Если задан текст "?", то на данный символ происходит замещение всех символов получаемого значения. Если указан любой другой текст, то вместо значения будет выводится только этот текст. Данный алгоритм используется для совместимости со старыми проектами. |
Подчеркивание |
Настройка определяет нужно ли подчеркивать текст при возникновении недостоверного признака качества. |
Возможность квитирования |

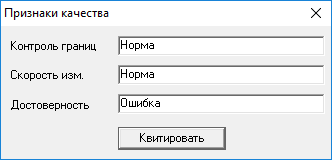

Если данный флаг установлен, то при возникновении недостоверного признака качества, щелчок ЛКМ по контролу приведет к открытию данного окна.
В окне можно квитировать признак качества и его оформление будет сброшено. |
См. также:
