ЭЛЕМЕНТ

ОПИСАНИЕ

Поле Имя

Можно задать собственное имя входа (кроме имен входов функциональных блоков и ОРС переменных - их изменить невозможно)

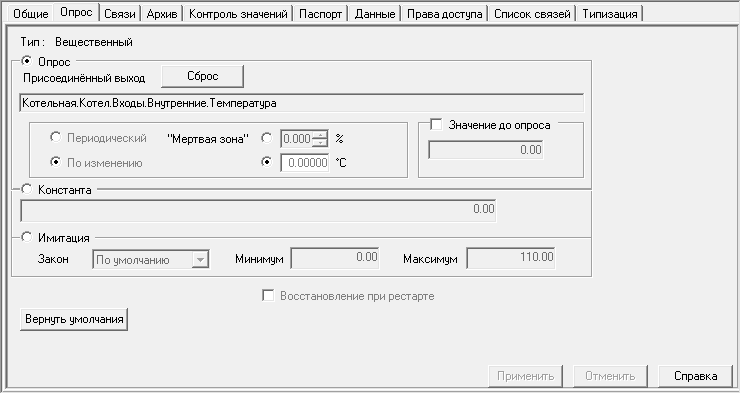

Опрос

Поле "Присоединенный выход"

Содержит полное имя выхода, с которым связан данный вход (если связь существует). Рядом указывается тип входа, который устанавливается согласно типу присоединенного выхода (для функциональных блоков и ОРС переменных производится преобразование типов)

Кнопка "Сброс"

Разорвать связь с выходом

Кнопка "По изменению"

Установка этого флага позволяет задать параметр мертвой зоны

Кнопка "Вернуть умолчания"

Принять настройки объекта (функционального блока, ОРС сервера), содержащего данный вход.

Группа "Значение до опроса"

При установленном флаге после перехода в режим исполнения переменная имеет заданное в поле ввода  значение вплоть до момента получения значения от присоединенного выхода.

Константа

В поле устанавливается постоянное значение на входе (или выбирается из раскрывающегося списка в случае, если тип - логический)

Имитация

На вход подаются значения, изменяющиеся по одному из законов имитации. Параметры законов имитации - периоды и пограничные значения, устанавливаемые по умолчанию, настраиваются в свойствах системы - закладка "Опрос", лист "Имитация"

•Закон (раскрывающийся список) - выберите закон имитации (пила, синус и т. д.)

•Минимум - минимальное значение изменяющейся величины;

•Максимум - максимальное значение.
