ЭЛЕМЕНТ

ОПИСАНИЕ

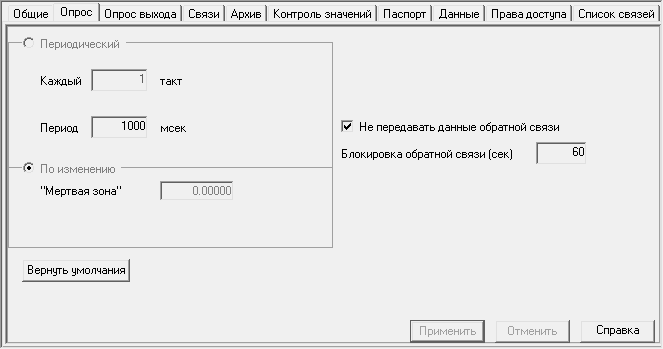

Периодический (кнопка выбора)

Если выбрана эта кнопка, данные на выход будут передаваться в цикле родительского объекта (объекта, содержащего этот выход) с периодом опроса этого объекта

•Если нет необходимости передавать данные на выход каждый родительский цикл (такт), то можно установить кратность в окне Каждый____такт.

•Период - период опроса родительского объекта.

По изменению (кнопка выбора)

Если выбрана эта кнопка, то передача данных зависит от типа источника данных и величины мертвой зоны

•поля "Мертвая зона":

oверхнее - мертвая зона в физических единицах

oнижнее - в процентах

Команда:

•если для установления данных на выходе Команды используется элемент управления в мнемосхеме, созданный с помощью "перетаскивания" ("Задатчик", "Редактируемое значение"), а также если данные поступают со страницы "Данные" или из Дерева объектов через окошко "Ввод значения", по расписанию Объекта или по действию События, то новые данные на выход передаются по их изменению, без учета мертвой зоны

•если для установления данных на выходе Команды используется элемент управления в мнемосхеме с динамизированным свойством этого элемента от выхода мнемосхемы, то новые данные на выход передаются в том случае, если данные на выходе мнемосхемы изменились на величину, большую чем мертвая зона

Восстановить умолчания

Установить все настройки как у родительского объекта

Продолжительность импульсов

Кол-во тактов, в течении которых на мнемосхеме кнопка без фиксации будет находится в нажатом состоянии.

Не передавать данные обратной связи

В случае, если значок установлен, то данные при настроенной обратной связи не выдаются на выход команды, а только отображаются на мнемосхеме. В этом случае, команда выдает только то значение, которое определил пользователь.

Блокировка обратной связи (сек)

Если настройка Не передавать данные обратной связи выключена, то после ввода значения в команду оператором, в течении заданного времени значения поступающие по обратной связи на выход команды не передаются. Это необходимо, чтобы избежать зацикливания (так как введенное значение может поступить по обратной связи с опозданием на несколько циклов).
