Сервис внешних связей предназначен для улучшения инкапсуляции объекта - все внешние связи объекта устанавливаются через специальный функциональный блок, играющий роль повторителя (см. Общее описание). Активизация сервиса возможна до установления связей объекта, так и после того как связи будут установлены.

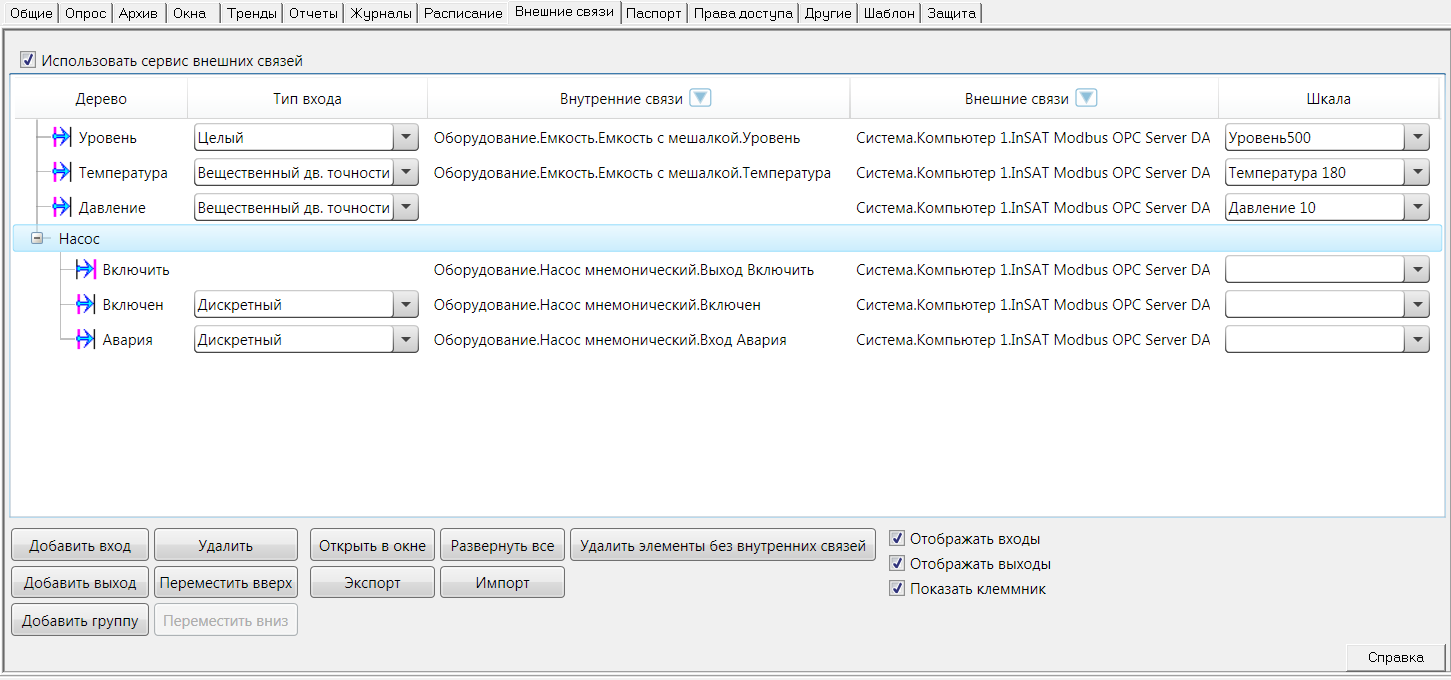

После активации сервиса появляется таблица со списком всех внешних связей объекта. С помощью таблицы можно осуществлять просмотр связей, а также изменять тип входа, пути к связям, добавлять входы, выходы, группы, выполнять функцию экспорта и импорта.
Столбцы таблицы
Название |
Назначение |
Дерево |
Название входа или выхода в функциональном блоке |
Тип входа |
Тип данных у входа |
Внутренние связи |
Связи с переменными внутри объекта |
Внешние связи |
Связи с внешними переменными (ОРС переменные, переменные других объектов) |
Шкала |
Шкала назначенная выходу клеммника |
Под таблицей располагаются кнопки для работы со связями
Название кнопки |
Описание |
Добавить вход |
Ручное добавление входа в функциональный блок. |
Добавить выход |
Ручное добавление выхода в функциональный блок. |
Добавить группу |
Ручное добавление группы в функциональный блок (для создания иерархии в ФБ). |
Удалить |
Ручного удаление входа или выхода |
Переместить вверх |
Перемещение выделенного элемента вверх в структуре ФБ |
Переместить вниз |
Перемещение выделенного элемента вниз в структуре ФБ |
Открыть в окне |
Открывает закладку в отдельном окне |
Развернуть все |
Разворачивает все группы и подгруппы на вкладке |
Удалить элементы без внутренних связей |
Удаляет элементы ФБ которые не имеют внутренних связей. |
Экспорт |
Экспорт таблицы внешних связей в формат csv |
Импорт |
Импорт таблицы внешних связей из формата csv. Данная функция позволяет быстро сформировать таблицу внешних связей используя внешние редакторы (например Excel). Для получения корректной структуры csv файла, рекомендуется вручную установить одну связь в объекте, сделать экспорт таблицы, после чего править сформированный файл в стороннем редакторе. При экспорте формируется отдельный столбец ID. Не нужно менять, а если необходимо создать новый вход или выход, то нужно оставить у него данное поле пустым. |
