Данный диалог предназначен для задания прозрачности рисунков не поддерживающих прозрачность (bmp, jpg). Рекомендуем вам использовать форматы изображений с поддержкой прозрачности - PNG или GIF, для данных форматов настраивать прозрачность не нужно.

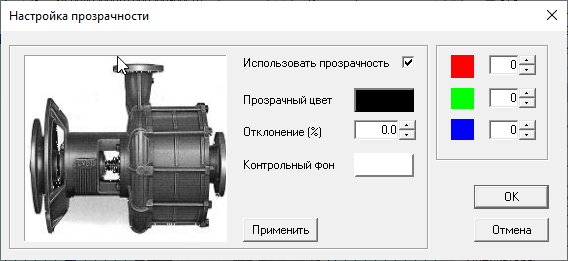

Как у Мультфильма, так и у Рисунка можно задать фон прозрачности, т.е. тот цвет изображения, который при наложении его на другие объекта мнемосхемы не отображается (становится "прозрачным"). Для определения прозрачности образца нажмите на кнопку "Настройка прозрачности" на страничке свойств мультфильма/рисунка . Откроется диалог "Настройка прозрачности".
Чтобы выбрать "прозрачный" фон достаточно щелкнуть на этом цвете в окне просмотра изображения и установить флаг "Использовать прозрачность". Нажав кнопку "Применить", мы видим как "прозрачность" будет выглядеть на экране, для чего прозрачный фон закрашивается другим цветом (контрольный фон). Если результат Вас не устраивает (наличие очерчивающей рамки объекта, "снег" в изображении), задайте процент отклонения от данного цвета в поле "Отклонение (%)". Завершите настройку прозрачного фона нажатием на кнопку "ОК".
